Túnel do Tempo

A Pedra Branca já realizou obras por todo o Brasil.
Confira nosso túnel do tempo.


2020 - CGH IGREJINHA

Localização:

BOA VISTA DO CADEADO - RS

Cliente:

CERILUZ E COPREL

Dimensões do túnel:

- Seção arco retângulo 5,75 m X 5,75 m;
- Extensão total escavada = 618,75 m.

Serviços Executados:

• Instalação de tirantes de 4m no túnel;
• Lançamento de concreto projetado;
• Execução de arco invertido;
• Bate choco;
• Perfuração/instalação/injeção de chumbadores de 4m no céu aberto;
• Instalação de telas metálicas;

2020 - PCH MORRO GRANDE

Localização:

MUITOS CAPÕES - RS

Cliente:

HIDRELÉTRICA MORRO GRANDE LTDA

Dimensões do túnel:

- Seção arco retângulo 4,70 m X 4,70 m;
- Extensão total escavada = 329,36 m.

Serviços Executados:

• Concreto projetado com fibras;
• Telas metálicas;
• Tirantes;
• Chumbadores;
• Drenos;
• DHP's;
• Barbacãs;

2019 - PCH SEDE II

Localização:

IJUÍ - RS

Cliente:

IJUÍ CENTENÁRIA GERAÇÃO SPE LTDA

Dimensões do túnel:

Túnel de adução em seção arco retângulo de 5,0 X 5,0m e 2.000m de comprimento com tratamentos geotécnicos associados.

Serviços Executados:

• Concreto projetado com fibras;
• Telas;
• Tirantes;
• Drenos
• Tratamentos Geotécnicos

2018 - PCH SALTO DO GUASSUPI

Localização:

JÚLIO DE CASTILHOS - RS

Cliente:

SALTO DO GUASSUPI ENERGÉTICA LTDA

Dimensões do túnel:

Túnel de adução de 2.000m de extensão. Seção arco retângulo de 4,0 x 4,5m.

Serviços Executados:

• Arco invertido;
• Cambotas metálicas;
• Concreto projetado com fibras;
• Telas;
• Tirantes;
• DHP's.
• Barbacãs.

2018 - PCH QUEBRA DENTES

Localização:

QUEVEDOS - RS

Cliente:

QUEVEDOS ENERGÉTICA LTDA

Dimensões do túnel:

Túnel de adução de 2.800m de extensão, seção arco-retângulo de 4,5 x 4,5m.

Serviços Executados:

• Enfilagens tipo marchavante
• Cambotas metálicas;
• Concreto projetado com fibras;
• Telas;
• Tirantes;
• DHP's.
• Barbacãs.

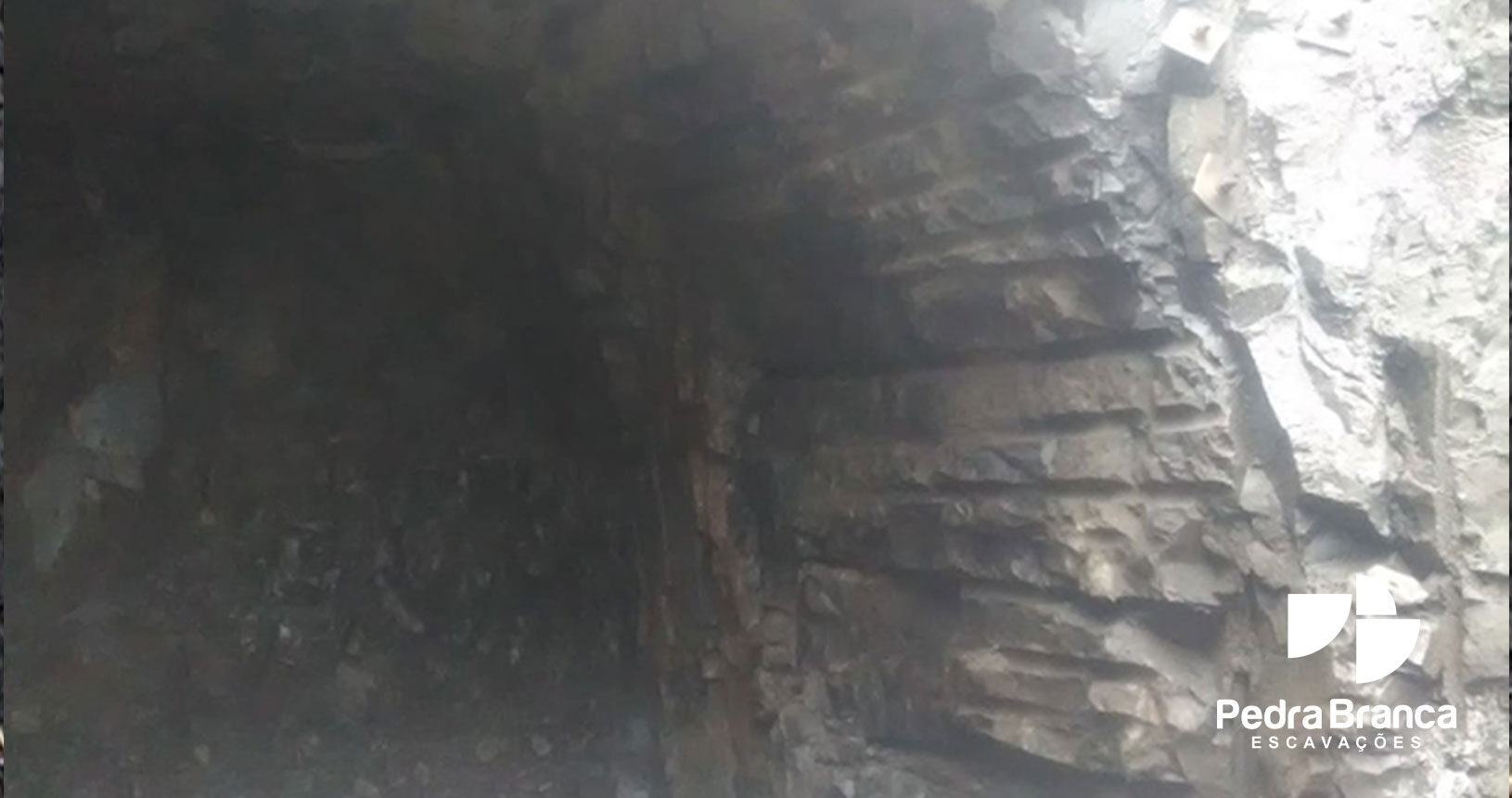

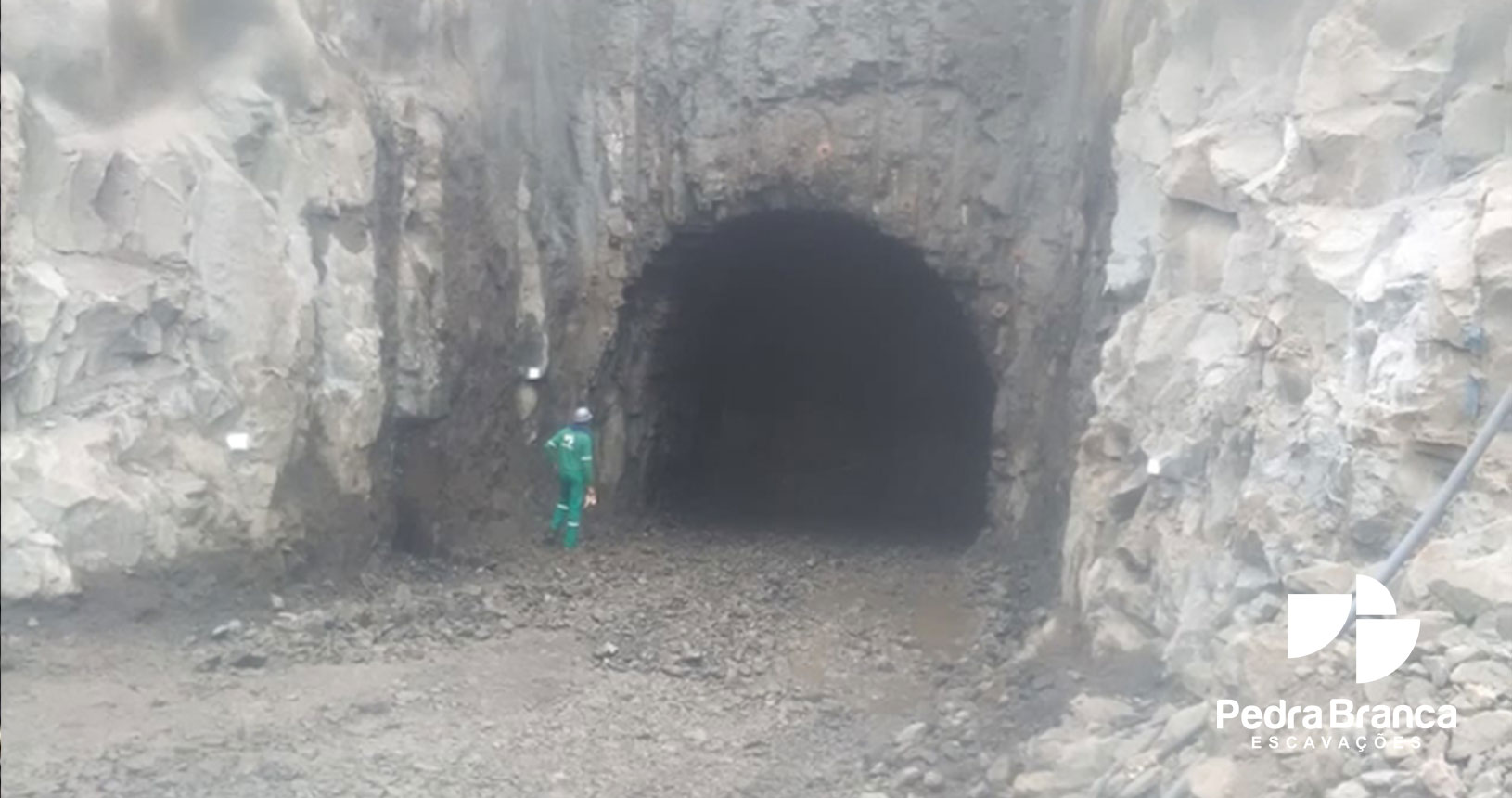

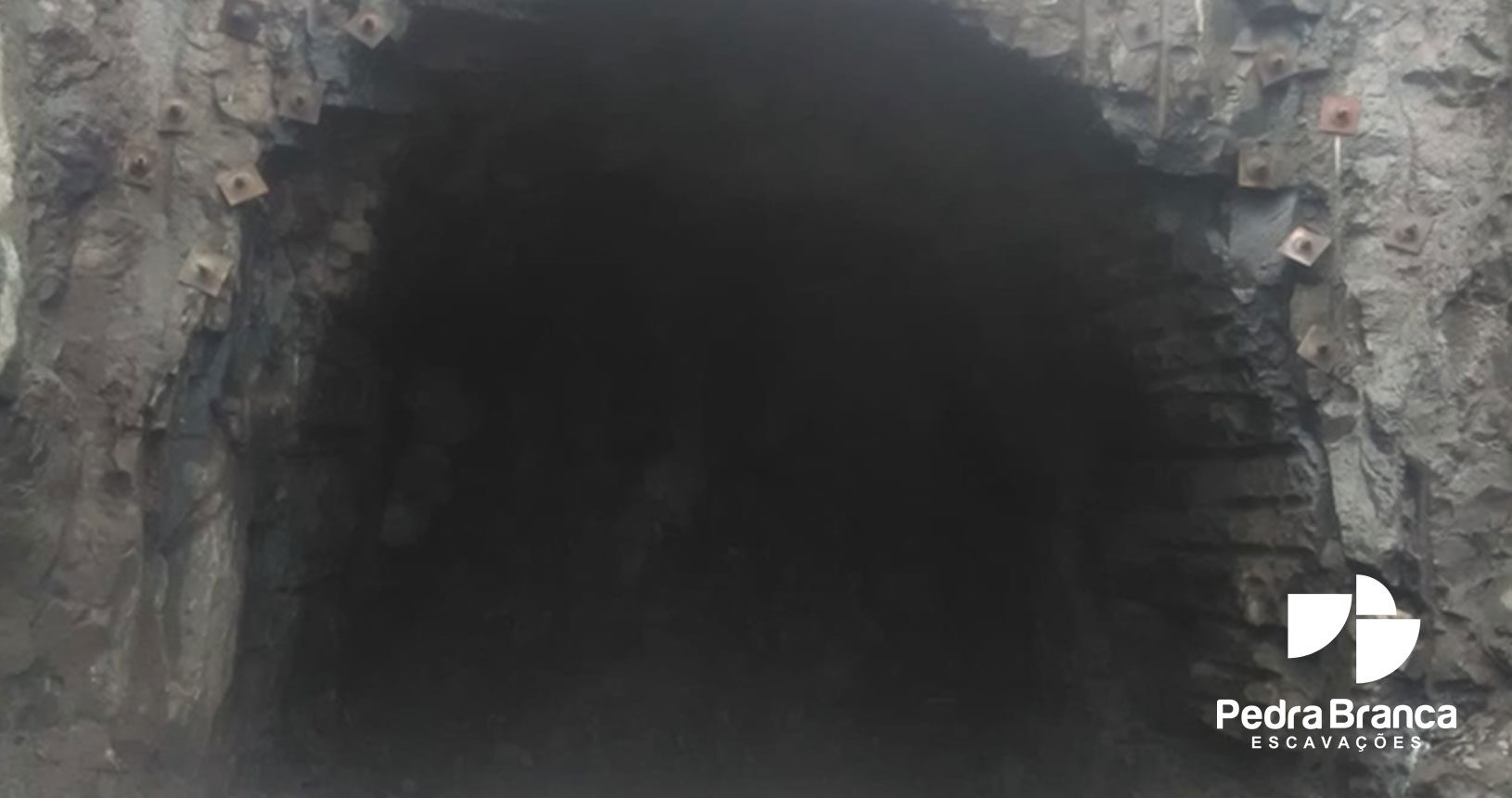

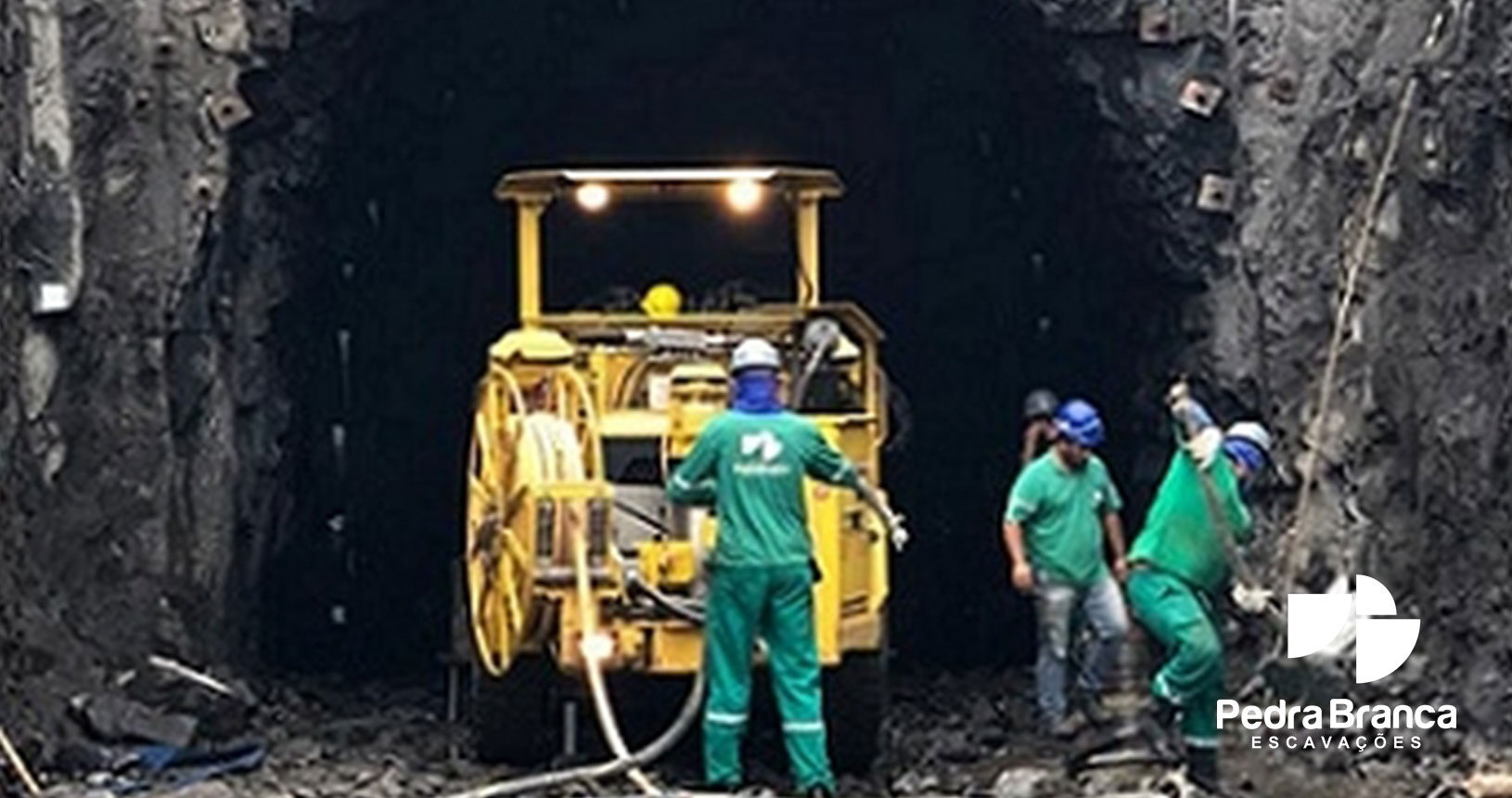

2018 - PCH VILA GALUPO

Localização:

Bom Sucesso do Sul - PR

Cliente:

SUDOESTE ENERGIA S.A.

Dimensões dos túneis

Extenção: 590 metros;
Seção: arco-retângulo de 5,20 X 5,20m.

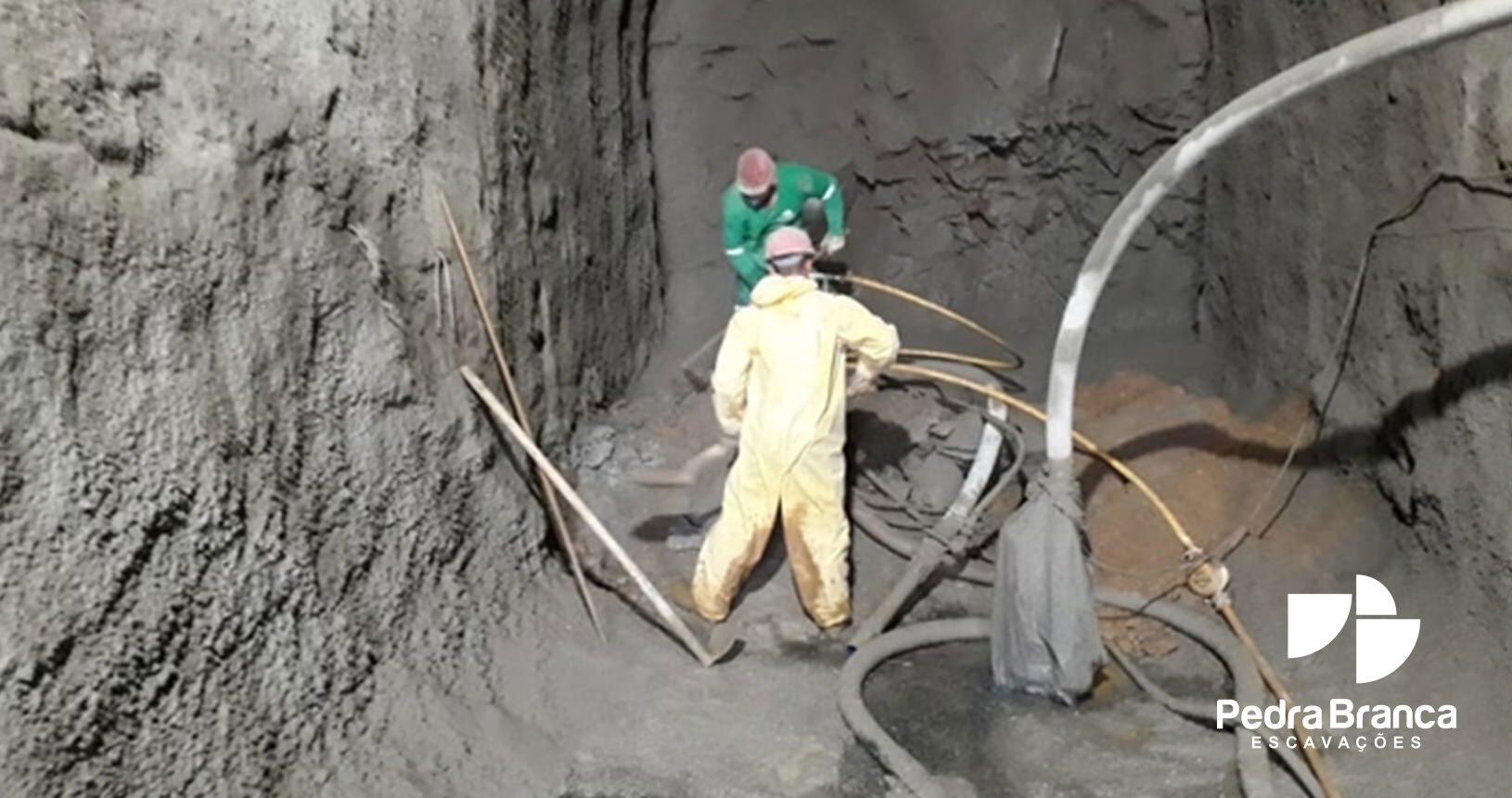

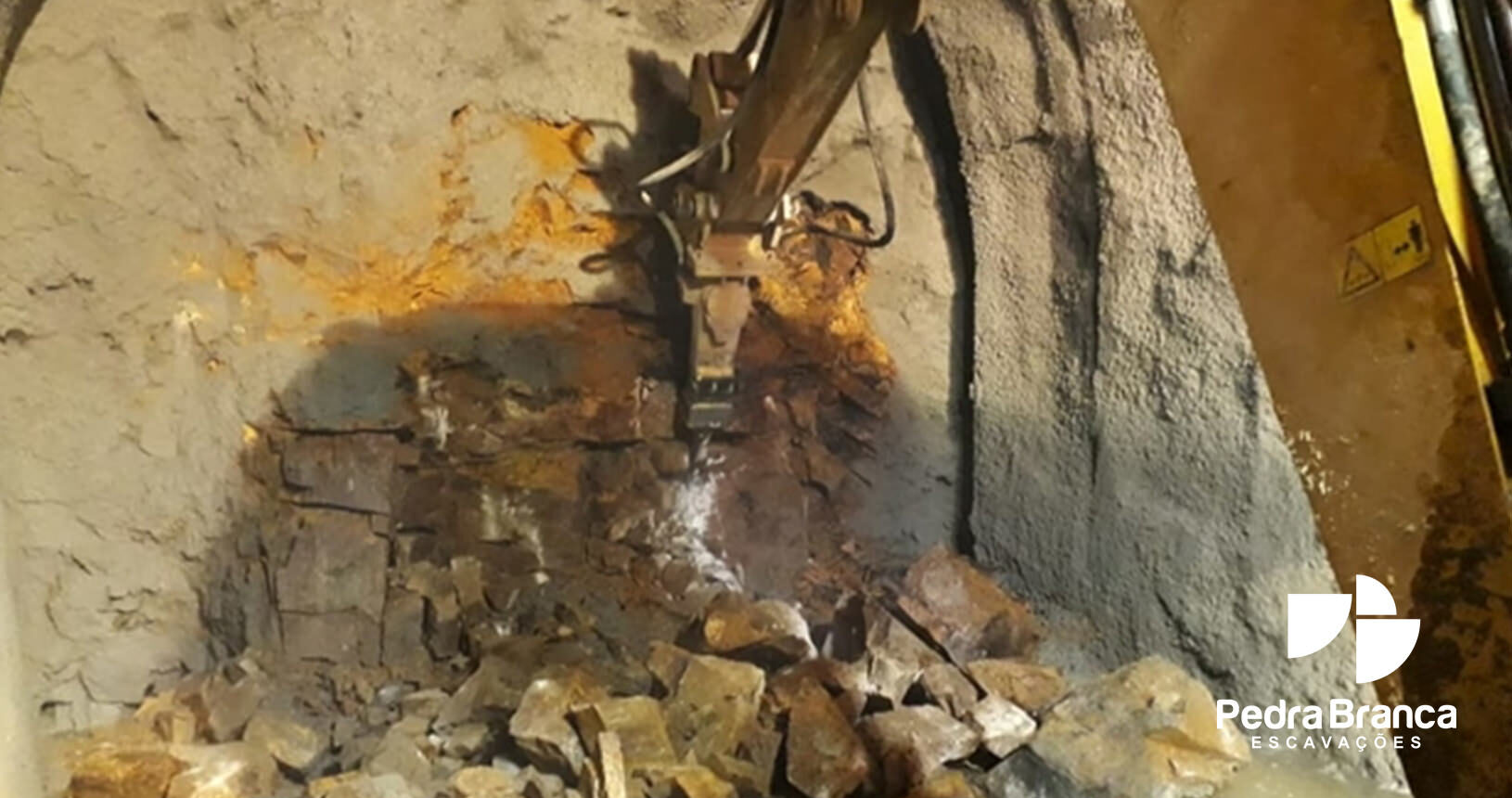

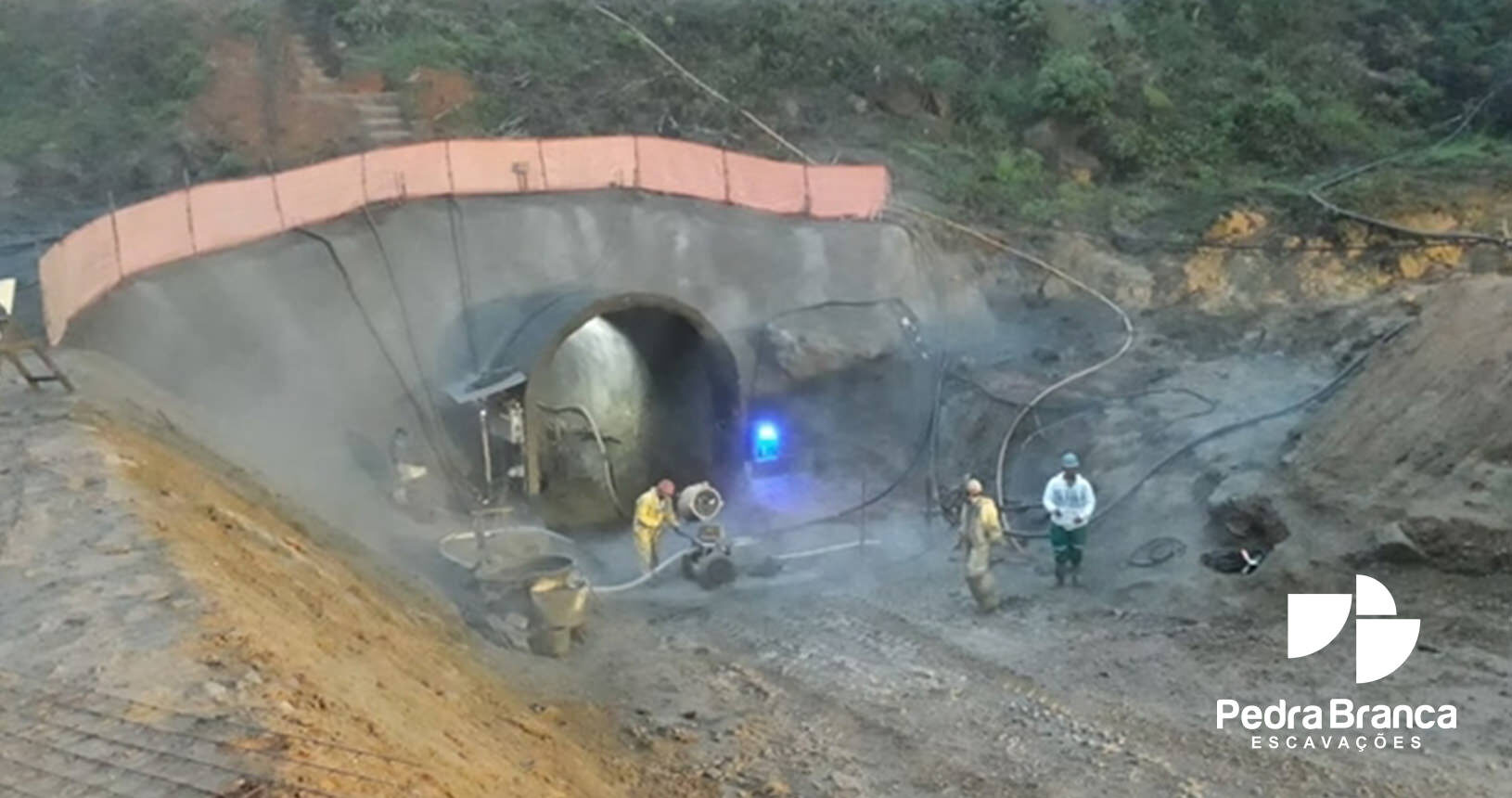

2018 - PCH ITAPOCUZINHO

Localização:

Jaraguá do Sul - SC

Cliente:

RIBEIRÃO MANSO ENERGÉTICA

Dimensões do túnel:

Extensão do túnel: 1034 metros;
Seção: 3,80 x 4,20m.

Serviços Executados:

• Enfilagens injetadas;
• Cambotas metálicas;
• Concreto projetado com fibras;
• Arco invertido;
• Telas;
• Tirantes;
• Barbacãs.

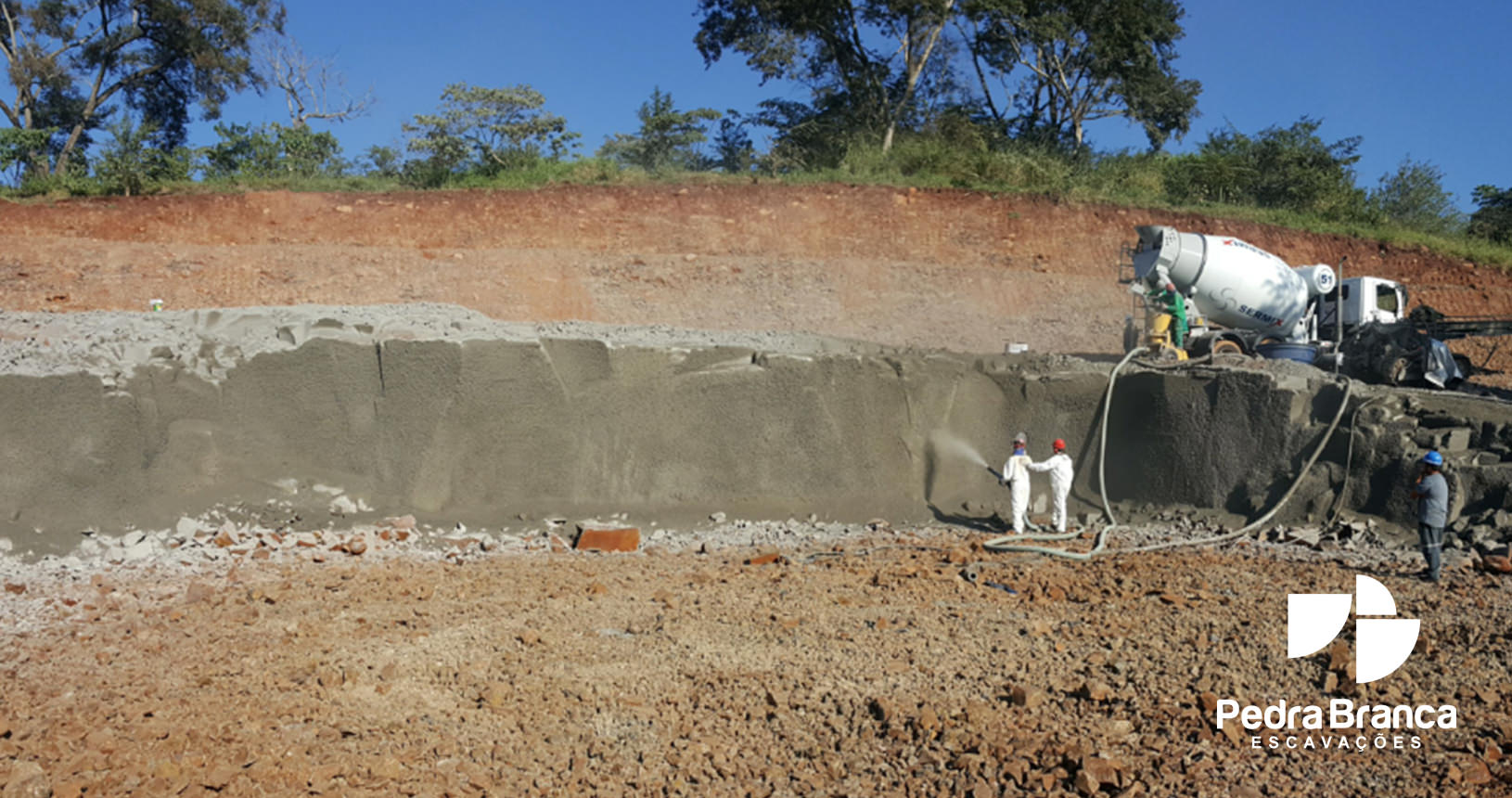

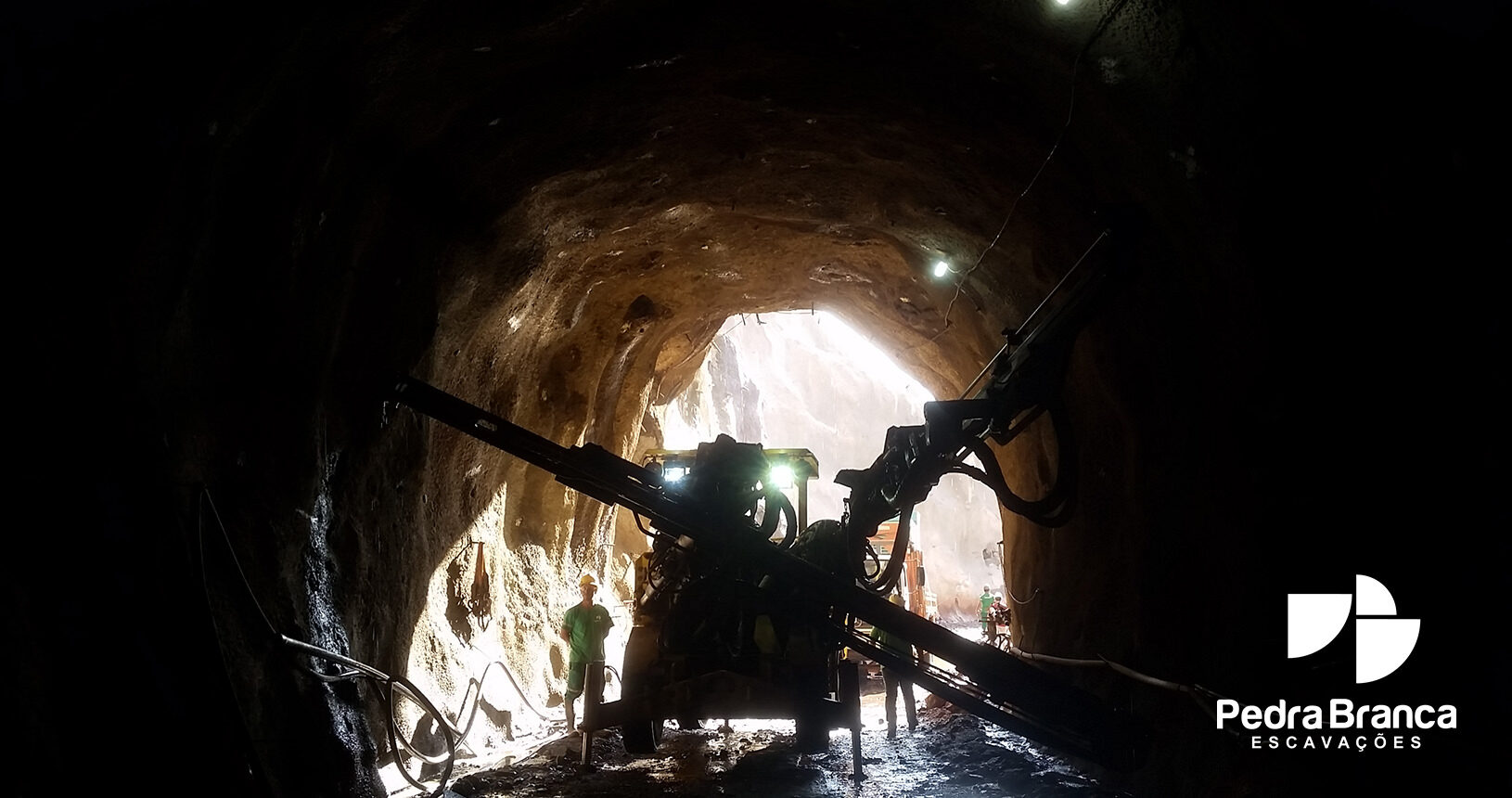

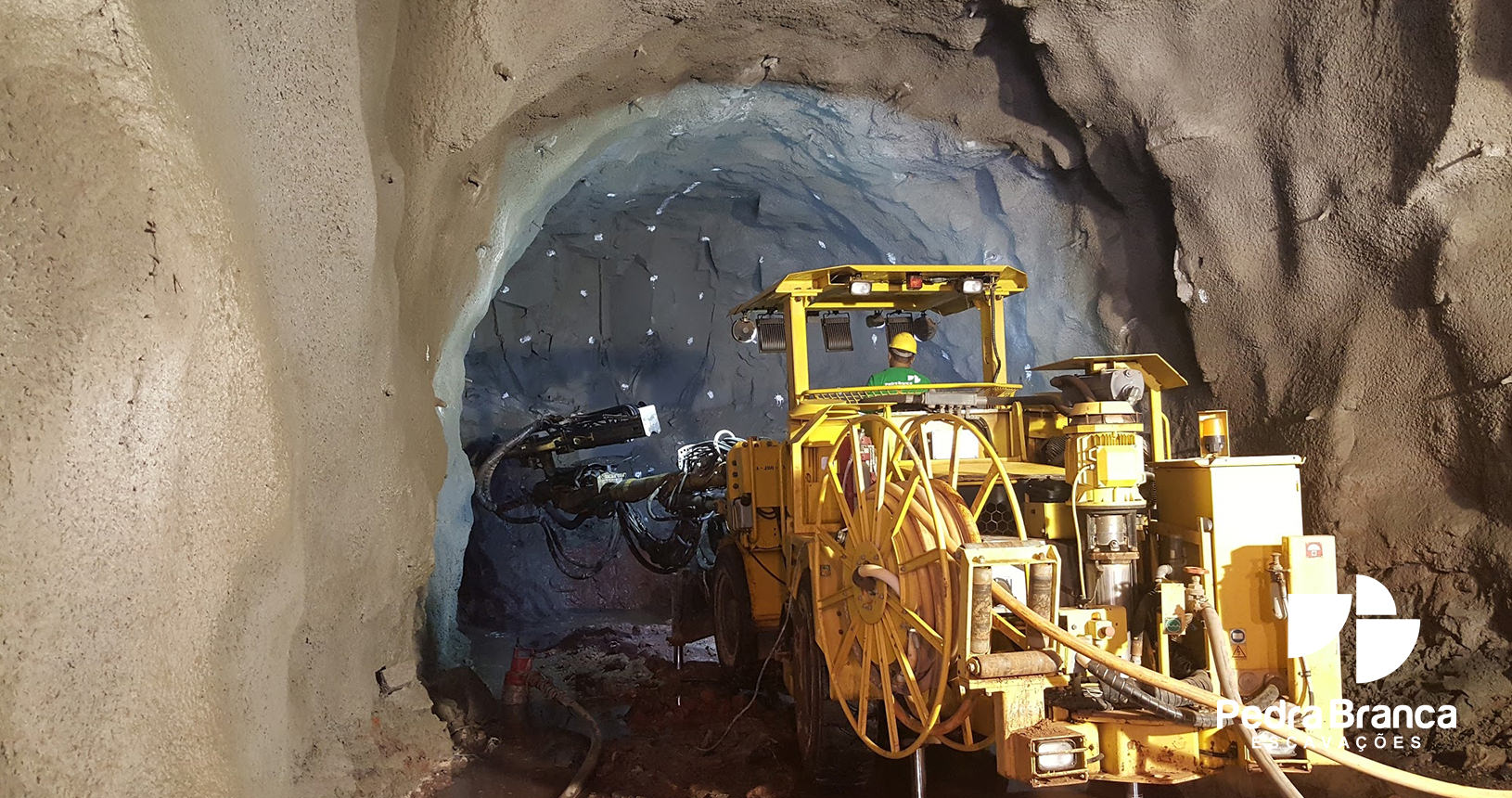

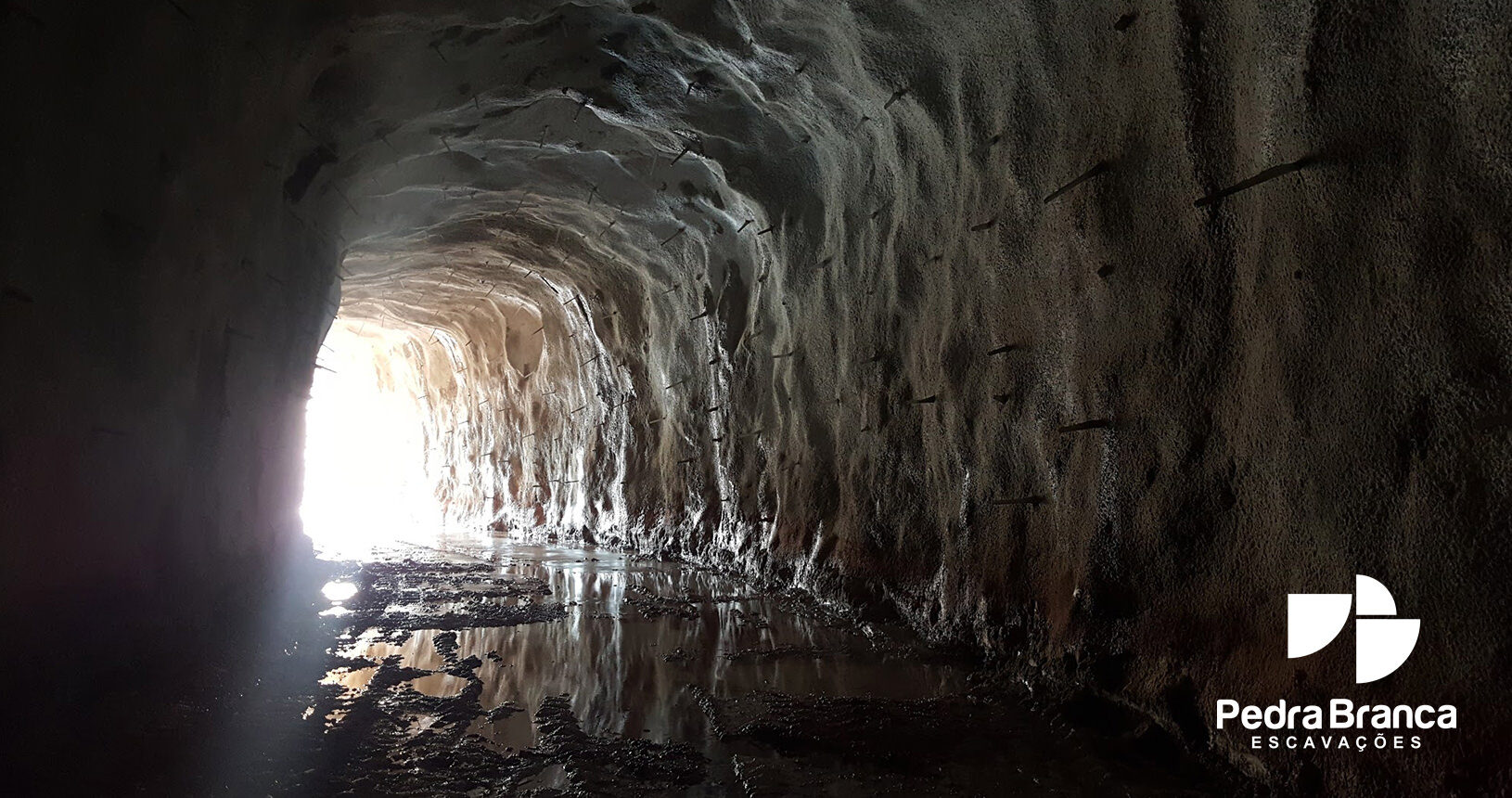

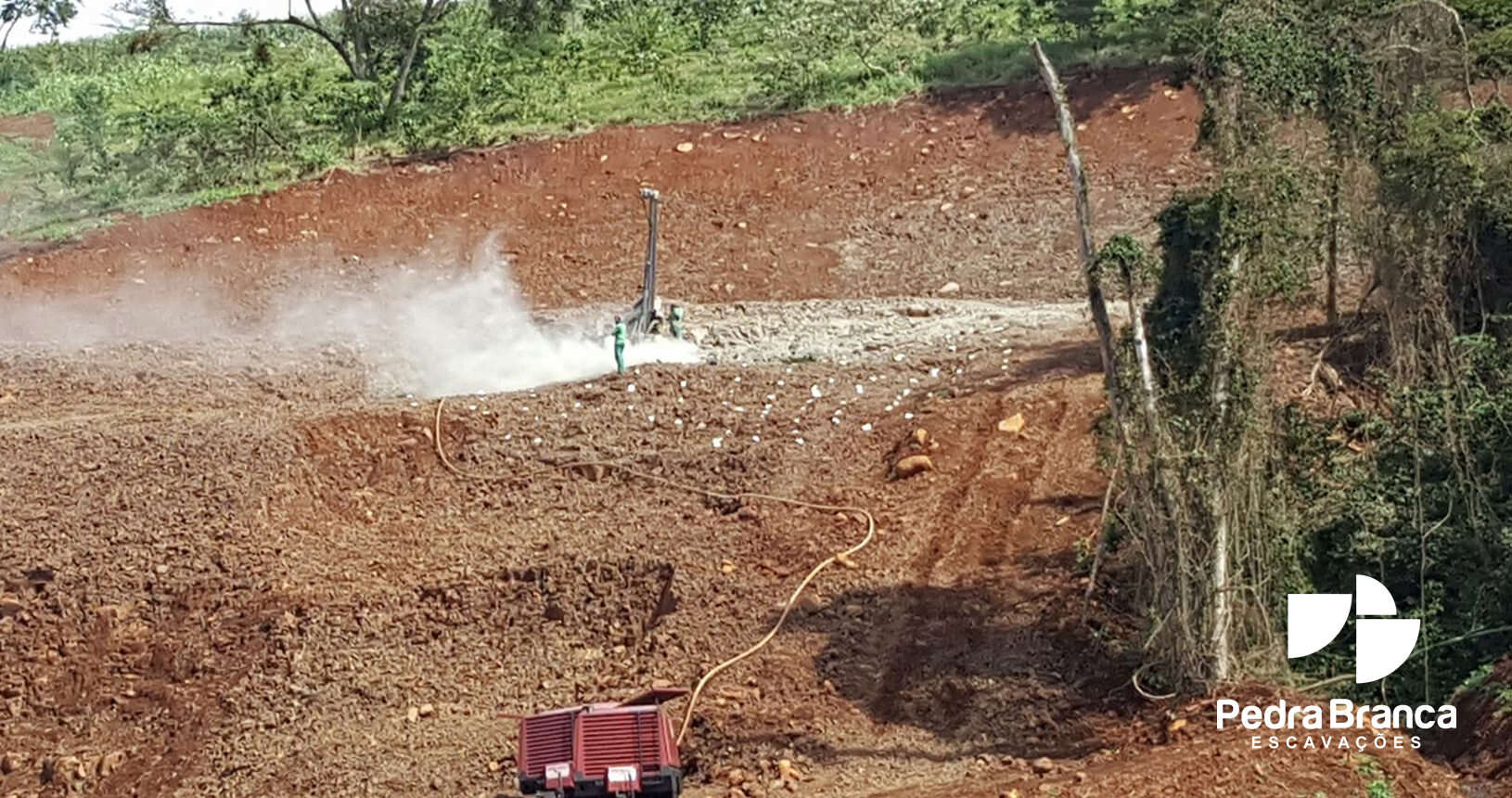

2017 - PCH PONTE BRANCA

Localização

Águas de Santa Bárbara - SP

Cliente

PB Produção de Energia Elétrica Eireli - ME

Dimensões dos túneis

Comprimento total: 172,00m
Seções: - 5,50m x 5,50m
- Seção variável nos primeiros 6,00m de túnel - iniciando com seção 7,5m x 9,5m e terminando com 7,5m x 7,5m.

Serviços Executados:

• Escavação a céu aberto
• Escavação do túnel de desvio - 172,00m
• Tratamentos do túnel e taludes.
• Aplicação de concreto projetado com fibras.
• Aplicação de tirantes de 3 e 4 m.
• Aplicação e injeção de chumbadores até 12,00m - céu aberto.
• Aplicação de telas metálicas Q138 (2,45m x 6,00m ).
• Instalação de drenos de até 12,00m.
• Instalação e injeção de enfilagem monobarra.

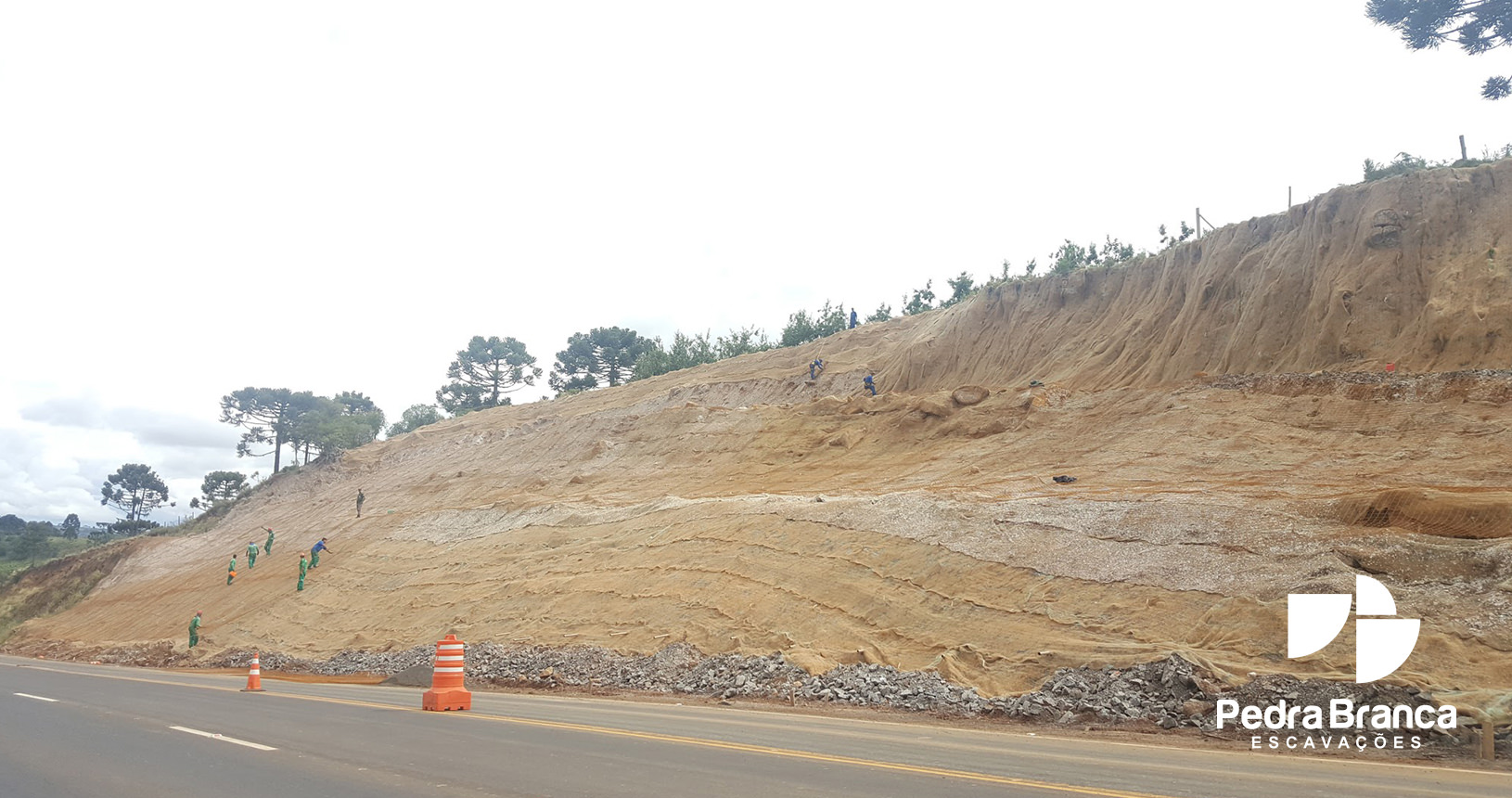

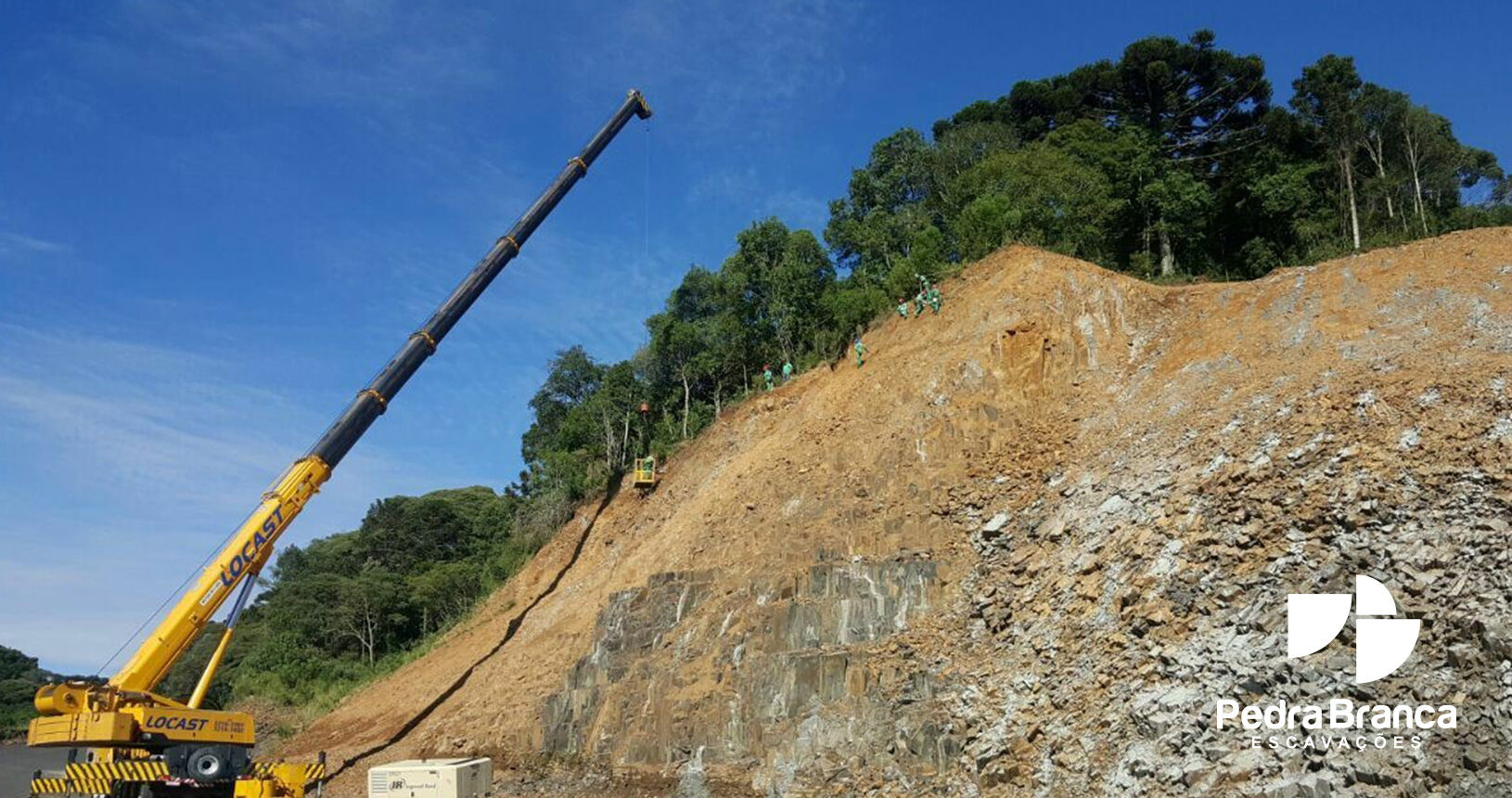

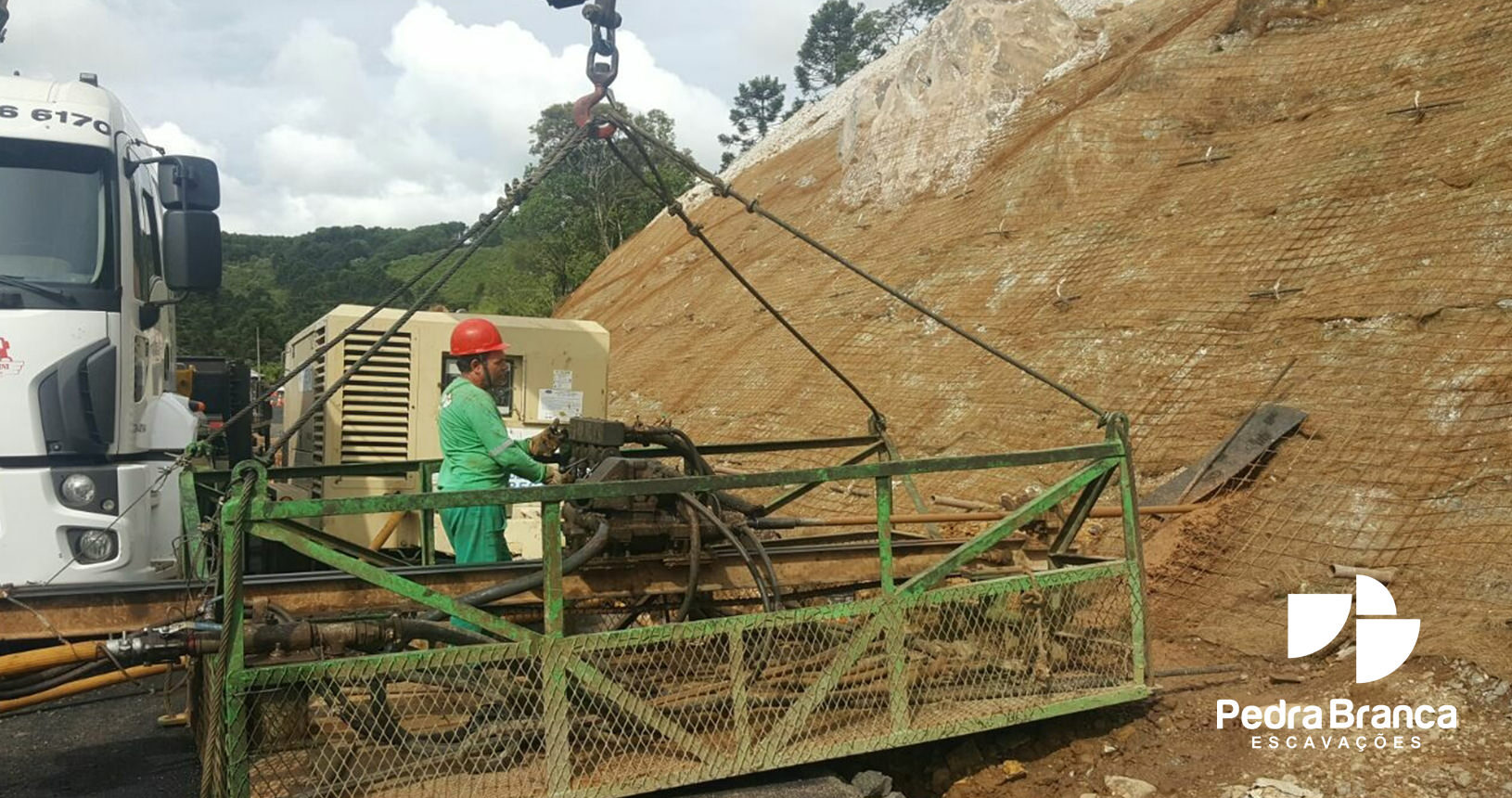

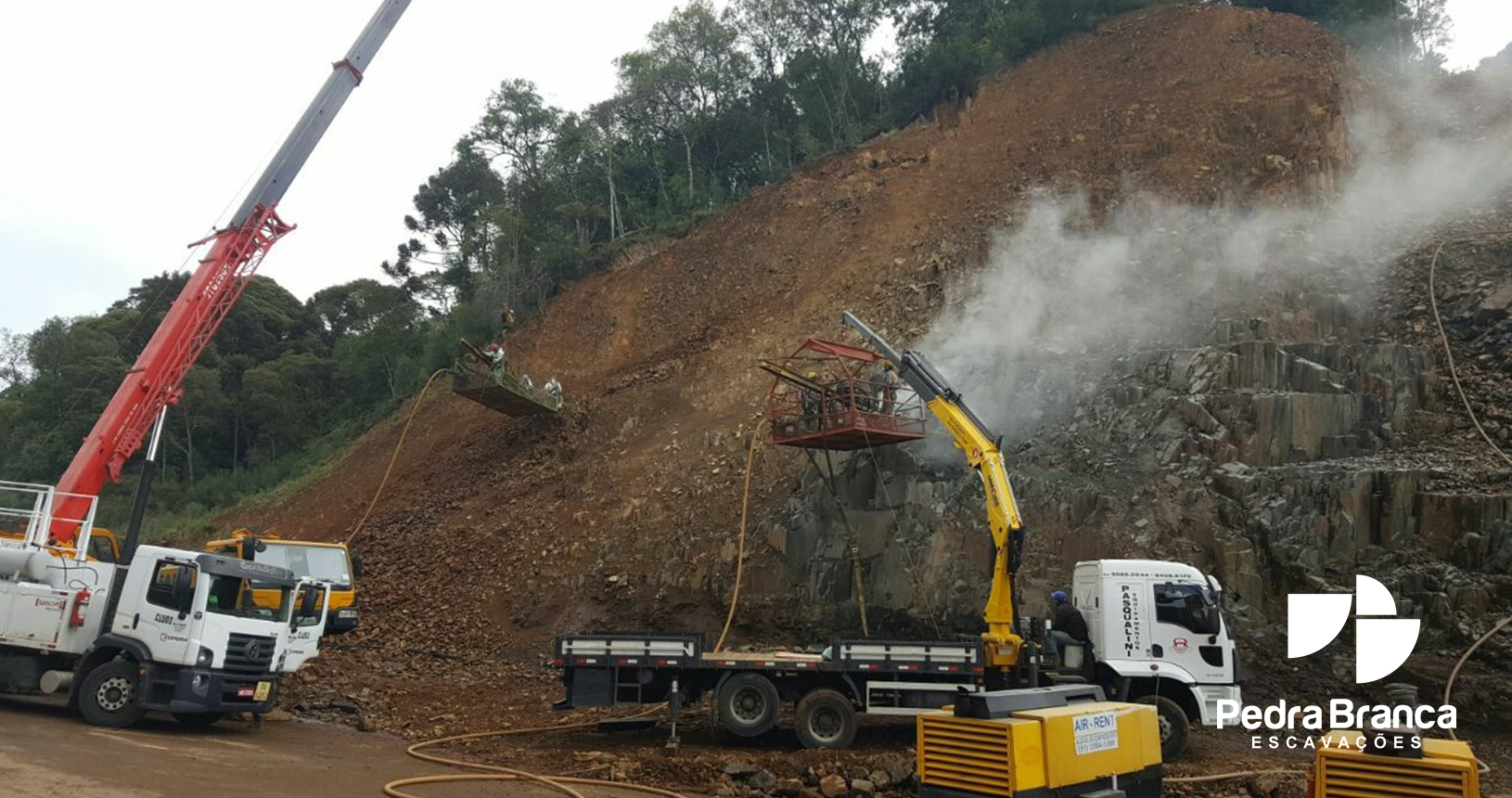

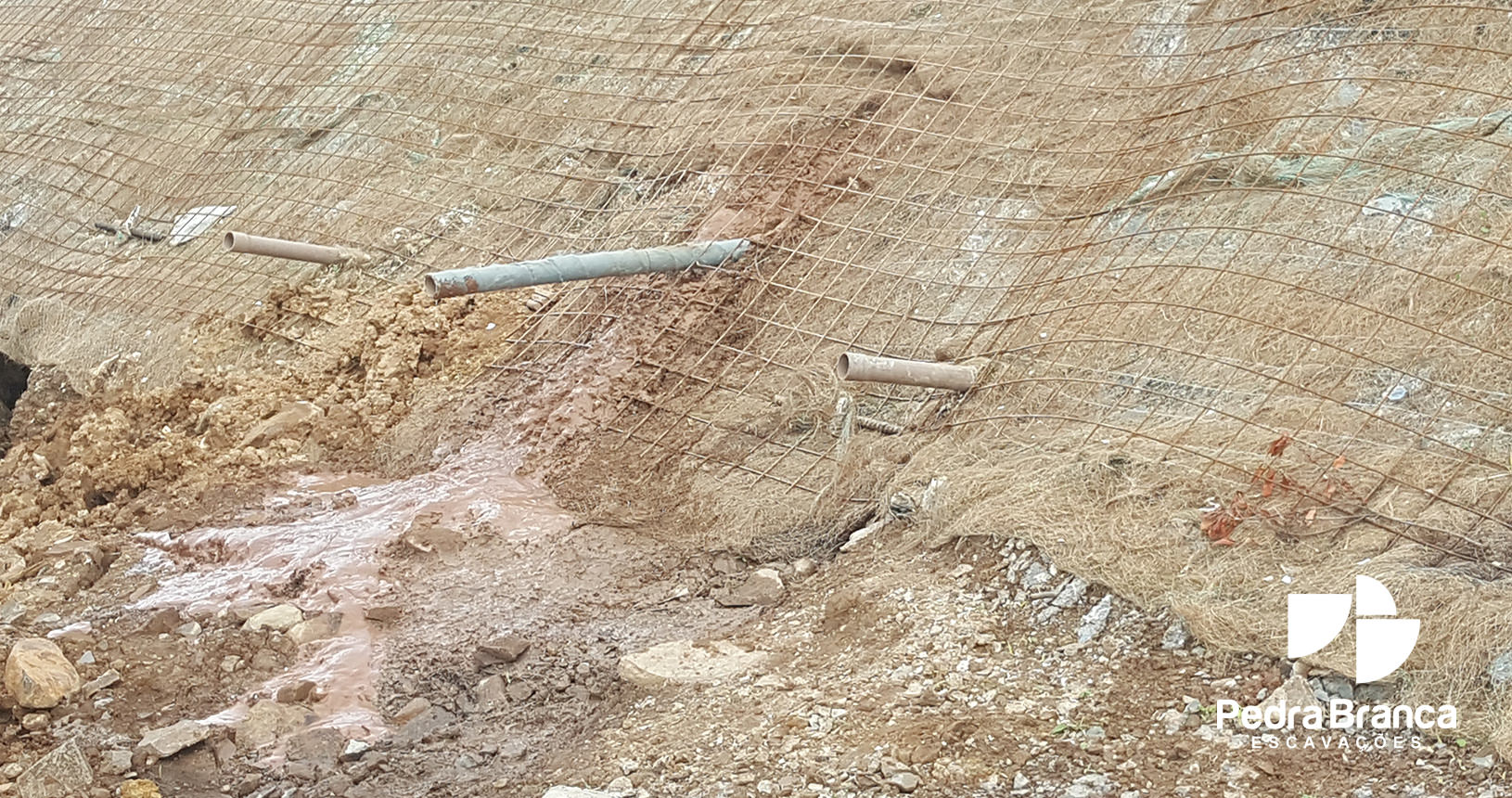

2017 - OC. SC-114

Localização:

Rodovia SC-114 - Trecho entre São Joaquim e Painel

Cliente:

COMPASA DO BRASIL DISTRIBUIDORA DE DERIVADOS DE PETRÓLEO LTDA

Serviços Executados:

• Tratamentos de taludes e contenção de deslizamentos - Ocorrências 02, 11 e Cascalheira
• Instalação e injeção de chumbadores de 6,00 - 9,00 - 10,00 - 11,00 - 12,00 metros.
• Instalação de DHPs de 6,00 - 12,00 - 14,00 metros.
• Serviço de bate-choco na cascalheira.
• Aplicação de telas metálicas Q138 (2,45m x 6,00m ).
• Instalação e injeção de tirantes autoperfurantes de 6 metros.

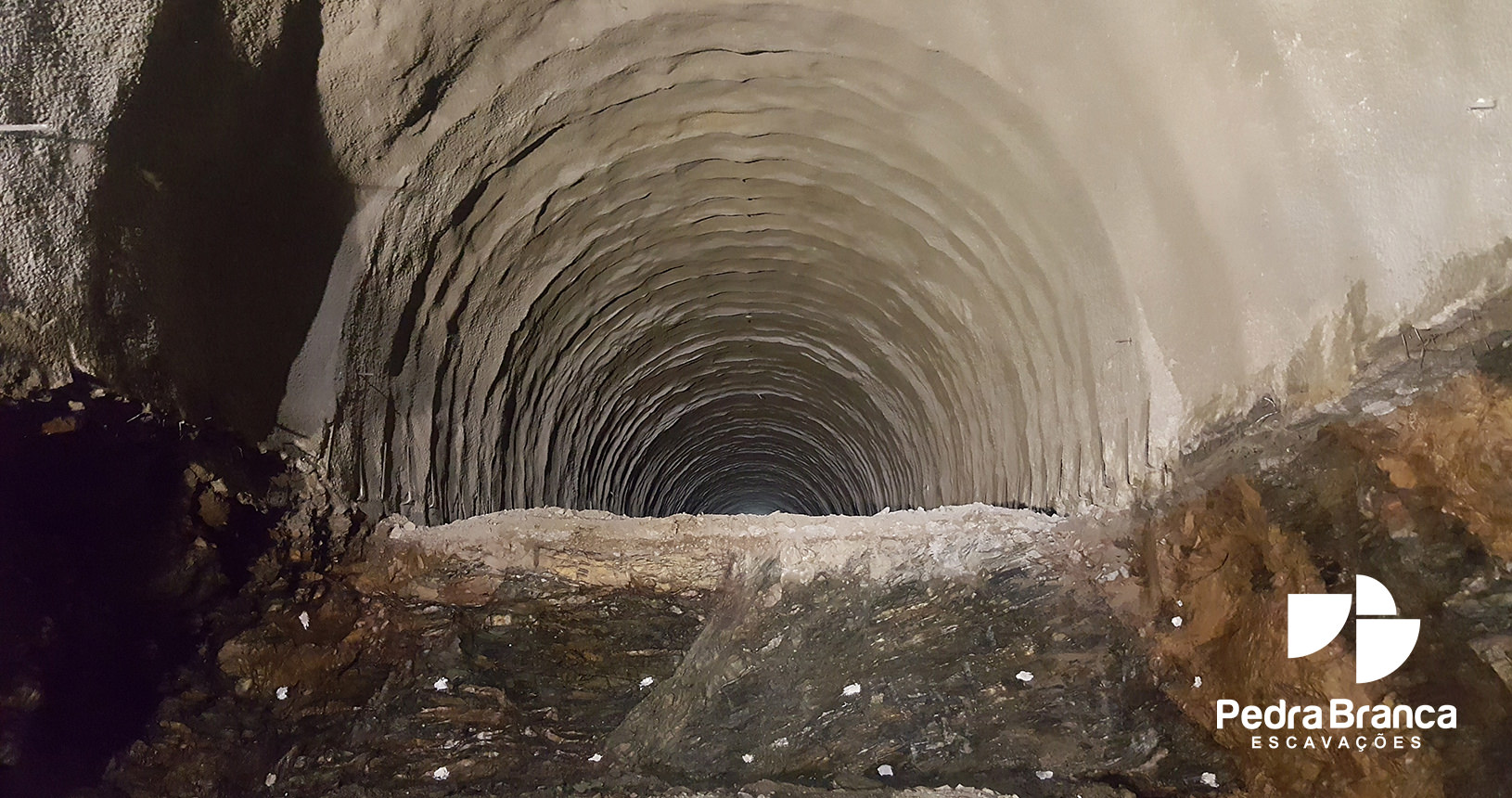

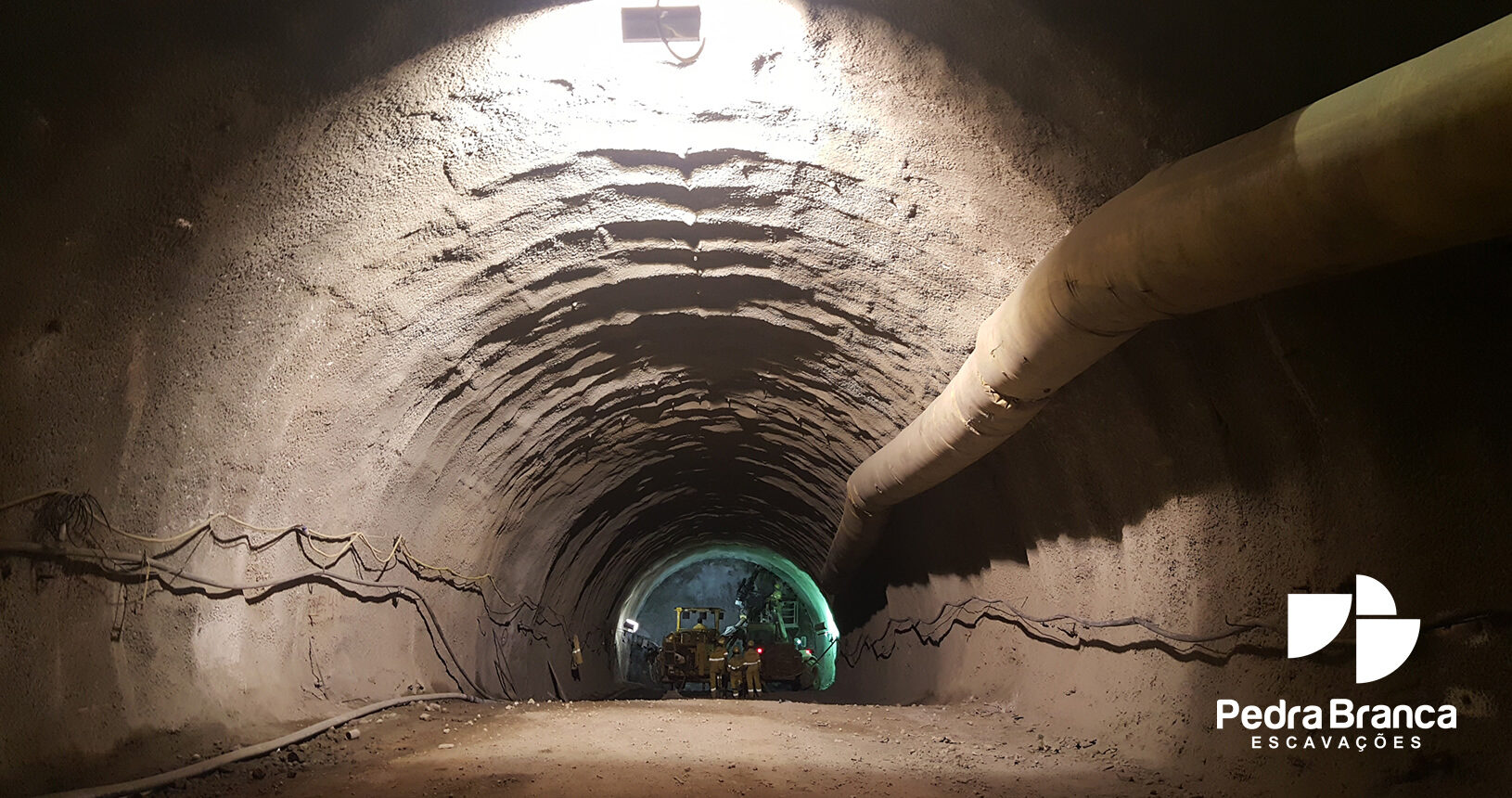

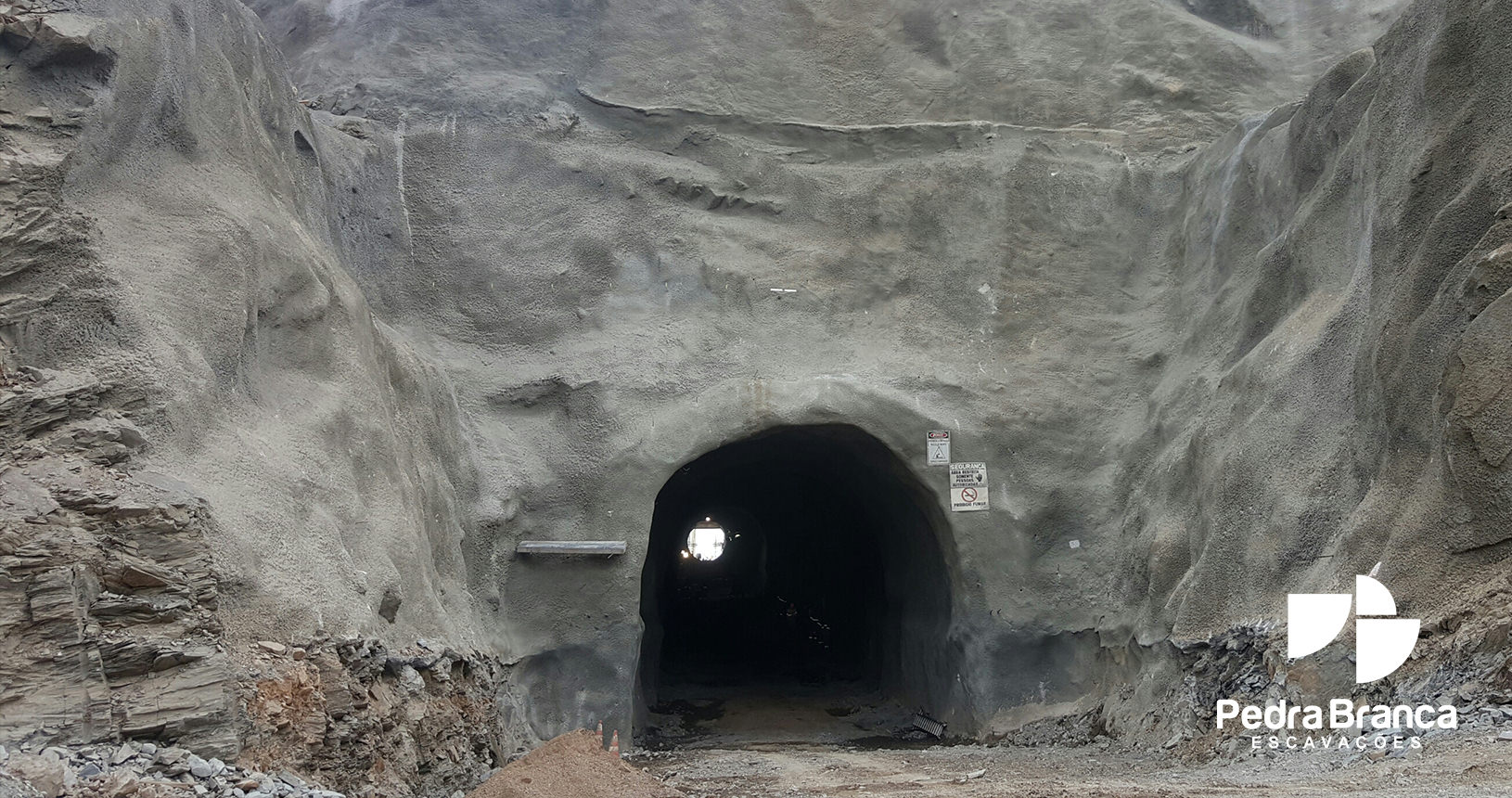

2016 - UHE ATALHO

Localização

Brejo Santo - CE

Cliente

Serveng-Civilsan Empresas Associadas de Engenharia

Dimensões dos túneis

Seções: - 8,04 x 7,92
- 7,54 x 7,42

Serviços executados na obra

• Escavação de túnel de adução de 209,50m - calota/rebaixo
• Tratamentos associados:
- Aplicação de concreto projetado sem fibras
- Instalação de cambotas.
- Aplicação de tirantes de 4 m.
- Aplicação de chumbadores de 3 m.
- Aplicação de telas metálicas Q138 (6,00 x 2,45 m ).
- Instalação e injeção de enfilagem manchetada SCH-40.
- Instalação de microestaca de tubo SCH-40 injetadas e reforçadas com barra CA-50.

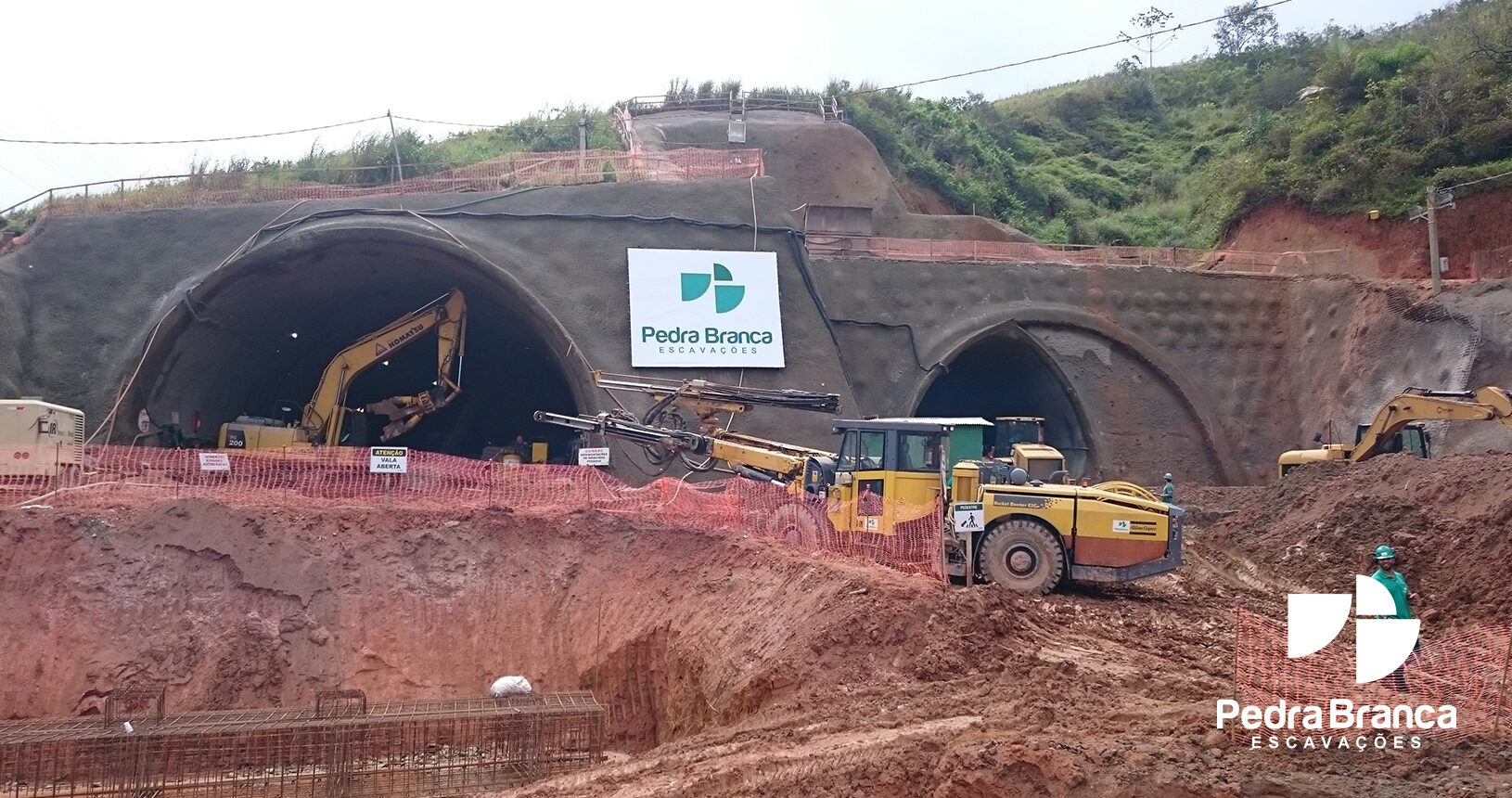

2014 - CONTORNO CARAGUATATUBA

Localização:

Caraguatatuba - SP

Cliente:

Serveng-Civilsan Empresas Associadas de Engenharia

Dimensões dos túneis:

2 túneis escavados em NATM de 400m cada e com seção transversal de 14x9m.

Serviços executados na obra:

Escavações Subterrâneas em Side Drift e arco invertido.
Enfilagens;
Pregagem de frente;
Cambotas metálicas;
Concreto Projetado;
Tirantes;

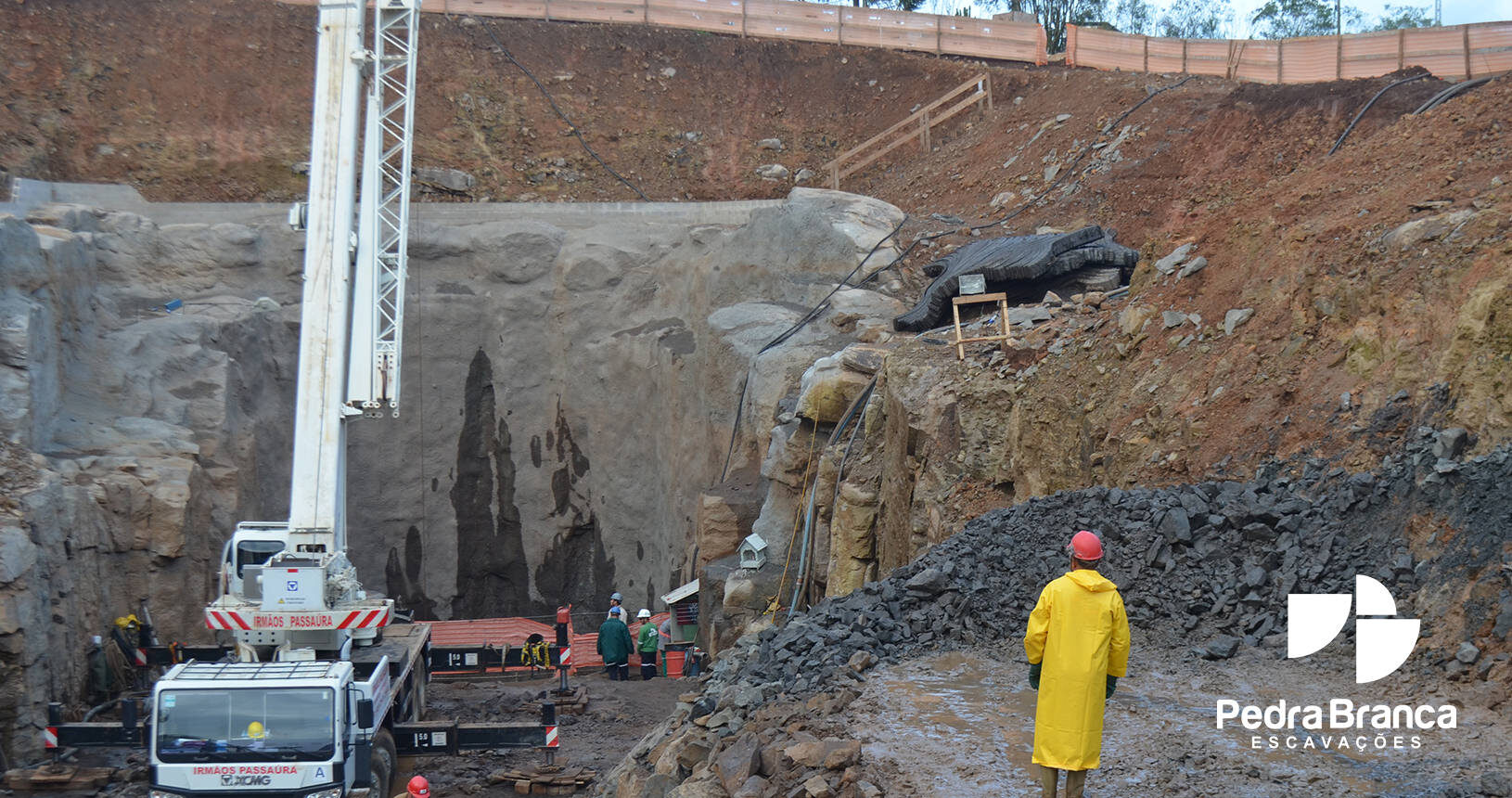

2014 - UHE SALTO CURUCACA

Localização

Guarapuava, PR

Cliente

SANTA MARIA CIA DE PAPEL E CELULOSE

Dimensões dos túneis

Seção Arco-retângulo - 6,10 x 6,10m - Extensão - 350m
Shaft circular - d= 6,50m - Extensão - 40m

Serviços executados na obra

-Tratamento de Talude
-Escavação, carga, transporte e tratamentos associados em túnel de adução
-Bate choco
-Chumbadores
-Tirantes
-Drenos
-Barbacãs
-Aplicação de telas
-Concreto projetado;

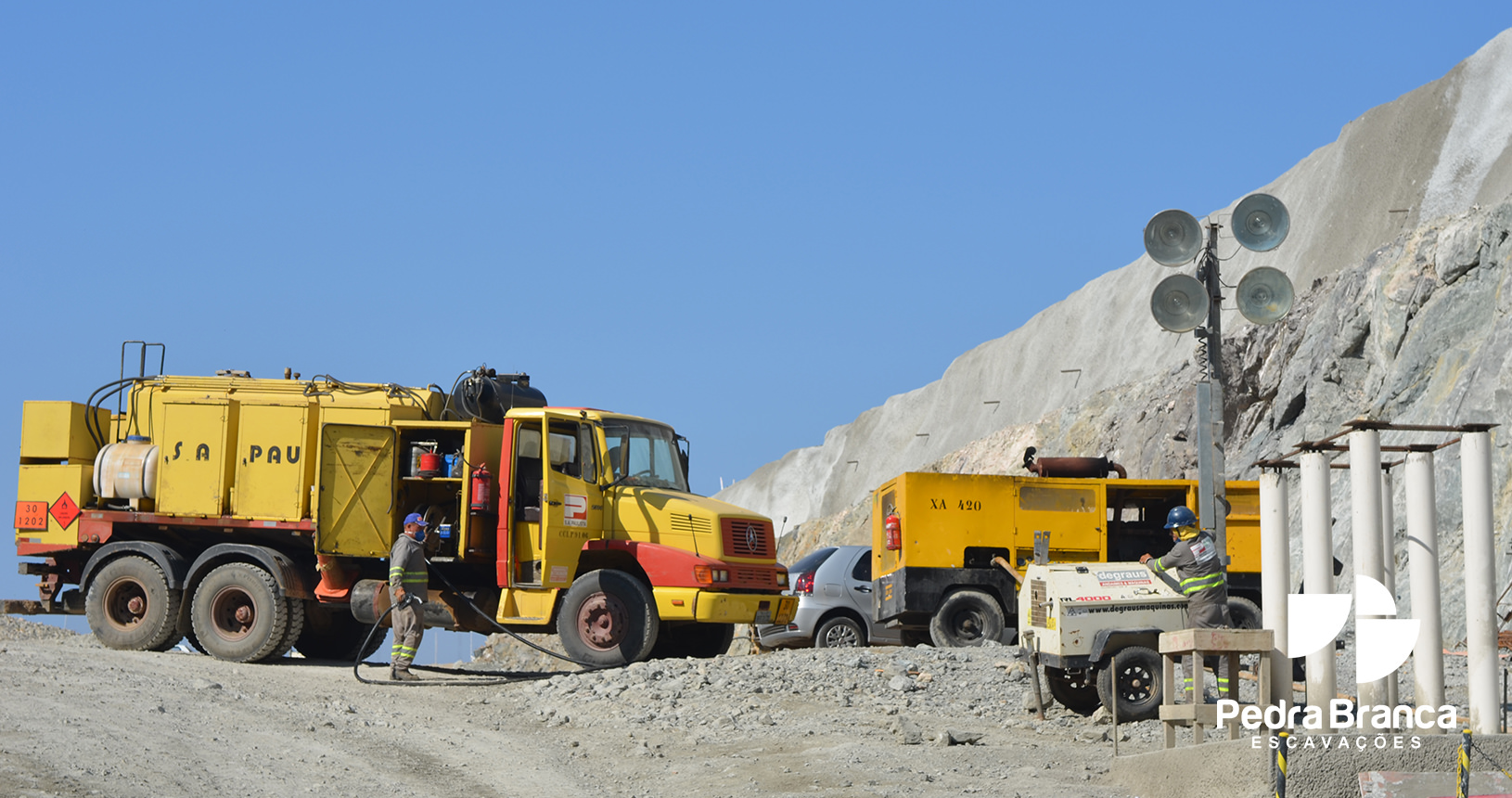

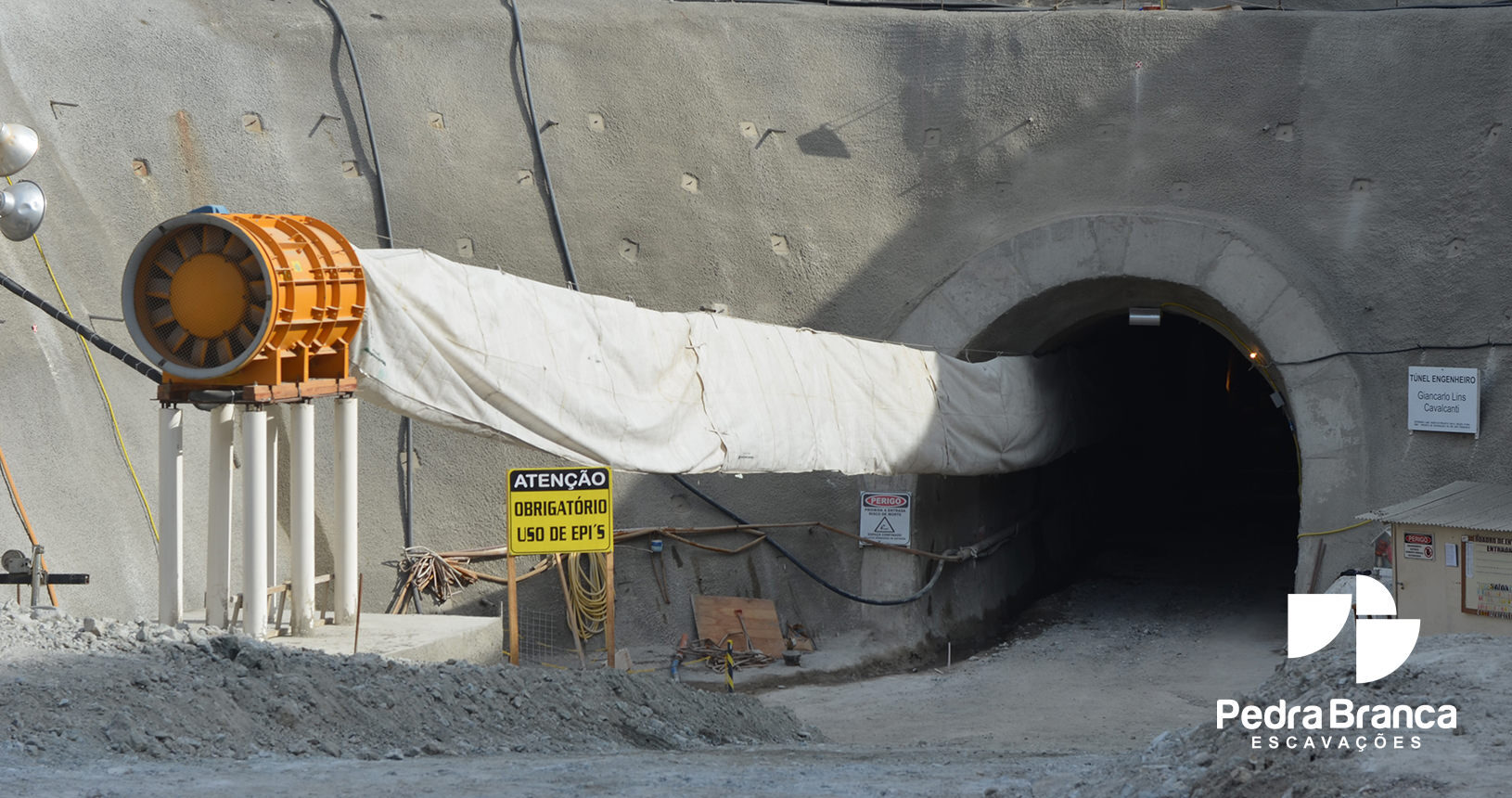

2014 - TÚNEL MONTEIRO

Localização

MONTEIRO - PB

Cliente

SA PAULISTA

Dimensões dos túneis

Seção arco-retângulo (5,80 x 5,80m)
Extensão: 3,08 Km
