Túnel del Tiempo

Pedra Branca ya ha realizado trabajos en todo Brasil.
Echa un vistazo a nuestro túnel del tiempo.

2019 - PCH SEDE II

Ubicación :

IJUÍ - RS

Cliente:

IJUÍ CENTENÁRIA GERAÇÃO SPE LTDA

Las dimensiones de los túneles :

Túnel de adução em seção arco retângulo de 5,0 X 5,0m e 2.000m de comprimento com tratamentos geotécnicos associados.

2018 - SLT GUASSUPI

Ubicación :

JÚLIO DE CASTILHOS - RS

Cliente:

SALTO DO GUASSUPI ENERGÉTICA LTDA

Servicios ejecutados en la obra :

Excavação em rocha (drill and blast), aplicação de tirantes resinados, tela metálica e concreto projetado.

Las dimensiones de los túneles :

Túnel de adução de 2.000m de extensão. Seção arco retângulo de 4,0 x 4,5m.

2018 - Q DENTES

Ubicación :

QUEVEDOS - RS

Cliente:

QUEVEDOS ENERGÉTICA LTDA

Servicios ejecutados en la obra :

Escavação em rocha (drill and blast), aplicação de tirantes resinados, tela metálica e concreto projetado.

Las dimensiones de los túneles :

Túnel de adução de 2.800m de extensão, seção arco-retângulo de 4,5 x 4,5m.

2018 - VILA GALUPO

Ubicación :

Bom Sucesso do Sul - PR

Servicios ejecutados en la obra :

A Pedra Branca Escavações iniciou em Bom Sucesso do Sul/PR, os trabalhos de escavação do túnel de adução da PCH Vila Galupo.

O projeto vai se desenvolver predominantemente em basalto e começou a ser escavado pela tomada d'água, por onde serão avançados 450 metros, e pela jusante, os 140 metros finais.

O prazo de entrega desta obra esta previsto para dezembro de 2018.

Las dimensiones de los túneles :

Extenção: 590 metros;
Seção: arco-retângulo de 5,20 X 5,20m.

2018 - ITAPOCUZINHO

Ubicación :

Jaraguá do Sul - SC

Servicios ejecutados en la obra :

A obra localizada em Jaraguá do Sul - SC, esta sendo escavada por montante e jusante simultaneamente, atravessando trechos em solo e rocha extremamente alterada. Os serviços executados compreendem:
• Enfilagens injetadas;
• Cambotas metálicas;
• Concreto projetado com fibras;
• Arco invertido;
• Telas;
• Tirantes;
• Barbacãs.

São previstas melhorias da geologia no eixo do túnel na medida em que o túnel avançar as escavações.

Las dimensiones de los túneles :

Extensão do túnel: 1034 metros;
Seção: 3,80 x 4,00m.

2017 - PONTE BRANCA

Ubicación :

Águas de Santa Bárbara - SP

Cliente

PB Produção de Energia Elétrica Eireli - ME

Servicios ejecutados en la obra :

• Escavação a céu aberto até a cota dos emboques.
• Escavação do túnel de desvio - 172,00m
• Tratamentos do túnel e taludes.
• Tratamentos associados:
- Aplicação de concreto projetado com fibras.
- Aplicação de tirantes de 3 e 4 metros.
- Aplicação e injeção de chumbadores de 6,00, 9,00 e 12,00m - céu aberto.
- Aplicação de telas metálicas Q138 (2,45m x 6,00m ).
- Instalação de drenos de até 12,00m.
- Instalação e injeção de enfilagem monobarra.
• Mobilização: 04/05/17
• Primeiro fogo túnel: 21/07/17
• Último fogo túnel: 06/10/17
• Entrega da obra: 17/10/17


Las dimensiones de los túneles :

Comprimento total: 172,00m
Seções: - 5,50m x 5,50m
- Seção variável nos primeiros 6,00m de túnel - iniciando com seção 7,5mx9,5m e terminando com 7,5mx7,5m.

2017 - OC. SC-114

Ubicación :

Rodovia SC-114 - Trecho entre São Joaquim e Painel

Cliente:

COMPASA DO BRASIL DISTRIBUIDORA DE DERIVADOS DE PETRÓLEO LTDA

Servicios ejecutados en la obra :

• Tratamentos de taludes e contenção de deslizamentos - Ocorrências 02, 11 e Cascalheira
• Tratamentos associados:
- Instalação e injeção de chumbadores de 6,00 - 9,00 - 10,00 - 11,00 - 12,00 metros.
- Instalação de DHPs de 6,00 - 12,00 - 14,00 metros.
- Serviço de bate-choco na cascalheira.
- Aplicação de telas metálicas Q138 (2,45m x 6,00m ).
- Instalação e injeção de tirantes autoperfurantes de 6 metros.

2016 - UHE ATALHO

Ubicación:

Brejo Santo - CE

Cliente

Serveng-Civilsan Empresas Associadas de Engenharia

Servicios ejecutados en la obra :

• Escavação de túnel de adução de 209,50m - calota/rebaixo
• Tratamentos do túnel e taludes.
• Tratamentos associados:
- Aplicação de concreto projetado sem fibras
- Instalação de cambotas.
- Aplicação de tirantes de 4 metros.
- Aplicação de chumbadores de 3 metros.
- Aplicação de telas metálicas q138 (6,00 x 2,45 m ).
- Instalação e injeção de enfilagem manchetada SCH-40.
- Instalação de microestaca de tubo SCH-40 injetadas e reforçadas com barra CA-50.

Las dimensiones de los túneles:

Seções: - 8,04 x 7,92
- 7,54 x 7,42

2014 - CONT.CARAGUÁ

Ubicación :

Caraguatatuba - SP

Cliente:

Serveng-Civilsan Empresas Associadas de Engenharia

Servicios ejecutados en la obra :

Escavações Subterrâneas e contenções.

Las dimensiones de los túneles :

2 túneis escavados em NATM de 400m cada e com seção transversal de 14x9m.

2014 - SALTO CURUCA

Ubicación:

Guarapuava, PR

Cliente

SANTA MARIA CIA DE PAPEL E CELULOSE

Servicios ejecutados en la obra :

Tratamento de Talude: - Bate choco, chumbadores, tirantes, drenos e barbacãs, aplicação de telas e concreto projetado;
Escavação subterrânea:
- Escavação, carga, transporte e tratamentos associados em túnel de adução seção arco-retângulo 6,10 x 6,10m, com a extensão aproximada de 350 m.

Las dimensiones de los túneles :

Seção Arco-retângulo - 6,10 x 6,10m - Extensão - 350m
Shaft circular - d= 6,50m - Extensão - 40m

2014 - T. MONTEIRO

Ubicación :

Monteiro- PB

Cliente:

SA Paulista

Servicios ejecutados en la obra :

- Escavação de túnel, carga e transporte de rocha e solo em perfil horizontal.
- Tratamentos do túnel e taludes.
- Enfilagem auto-perfurante.


Las dimensiones de los túneles :

Execução de túnel seção arco-retângulo (5,80x5,80) de extensão 3,08Km

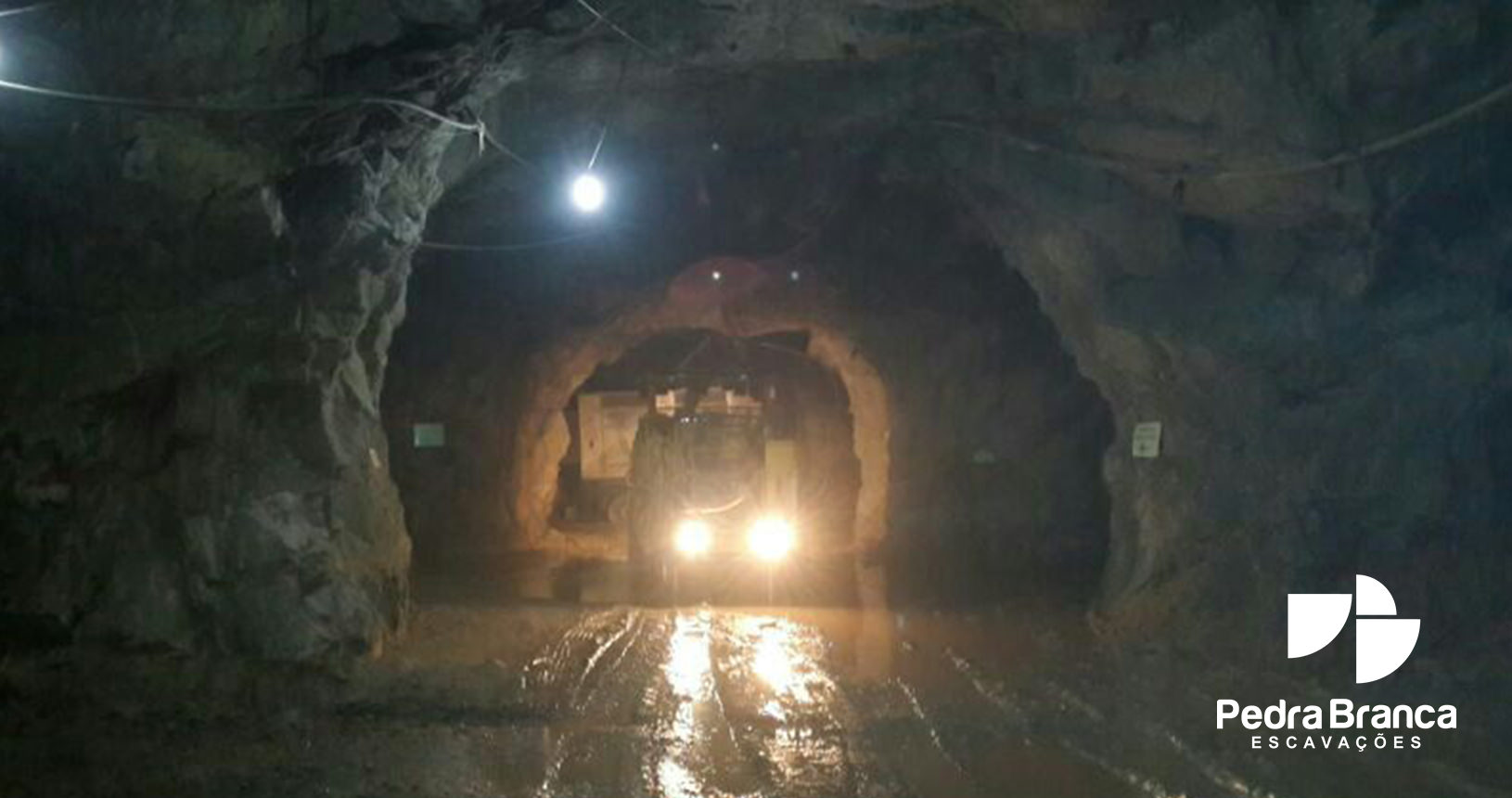

2013 -MINA LAMIL

Ubicación :

Pará de Minas- MG

Cliente:

Lamil Lage Minérios Ltda

Servicios ejecutados en la obra :

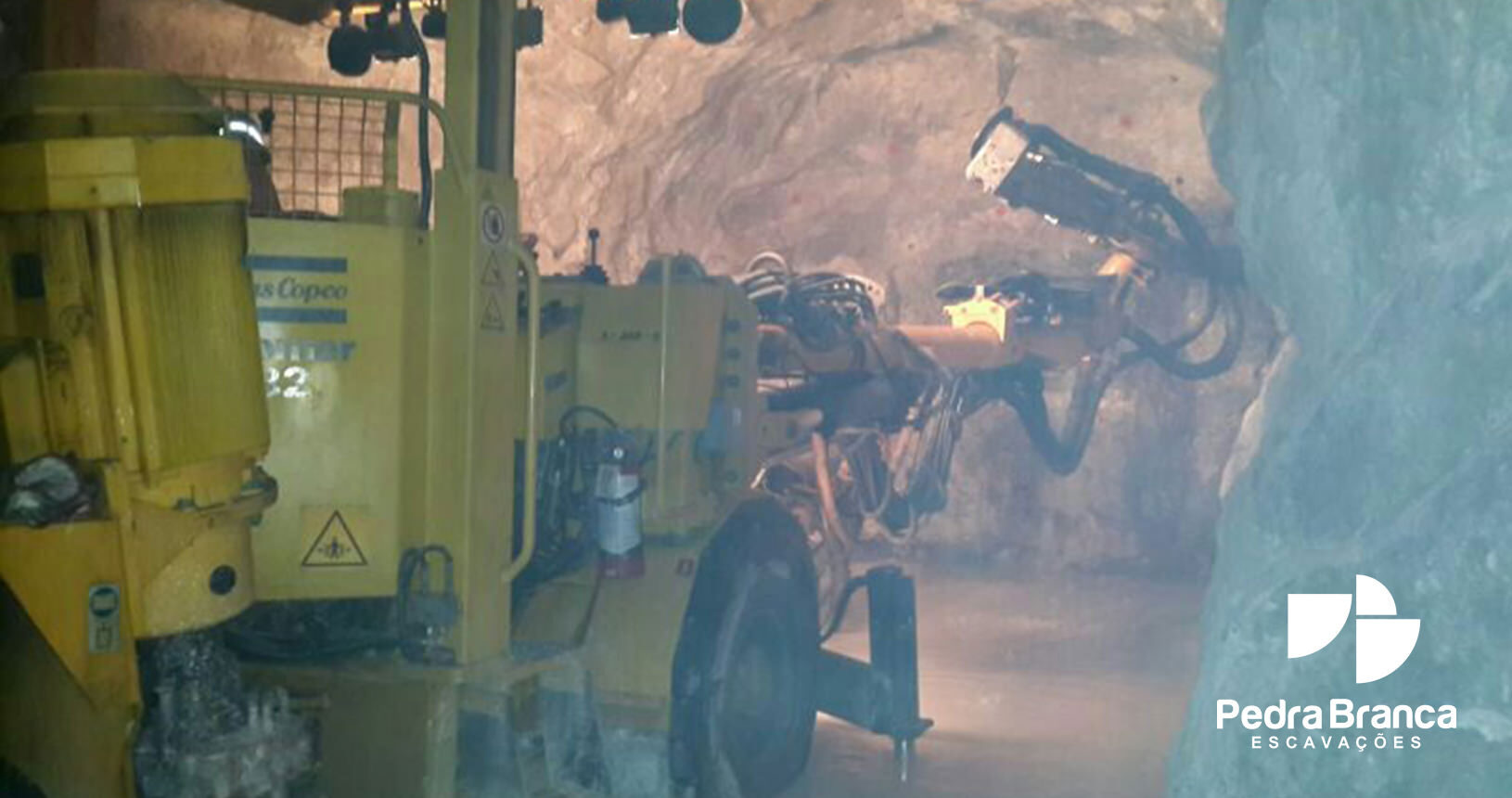

• Prestação de serviços de furação com Rocket Boomer

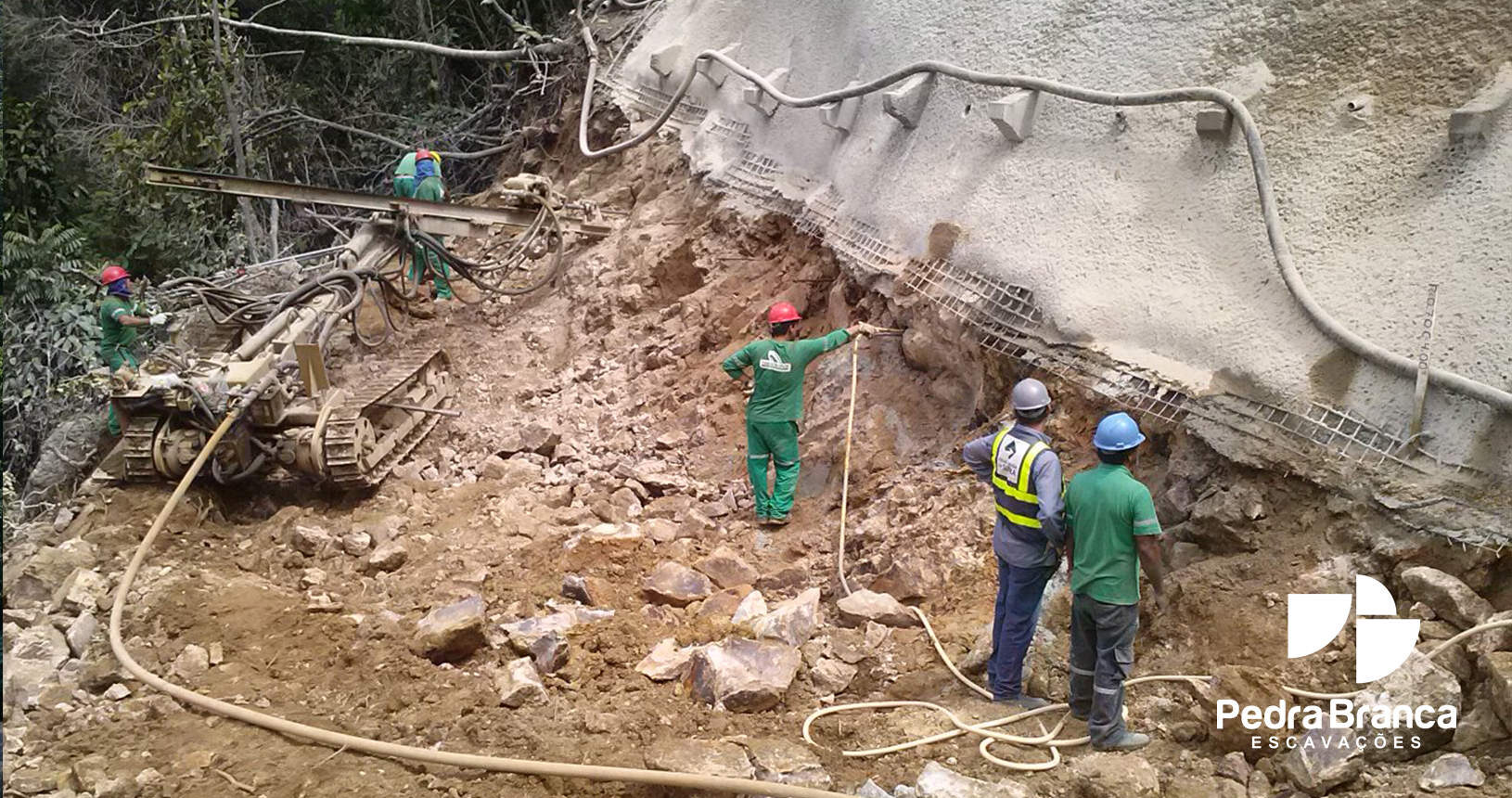

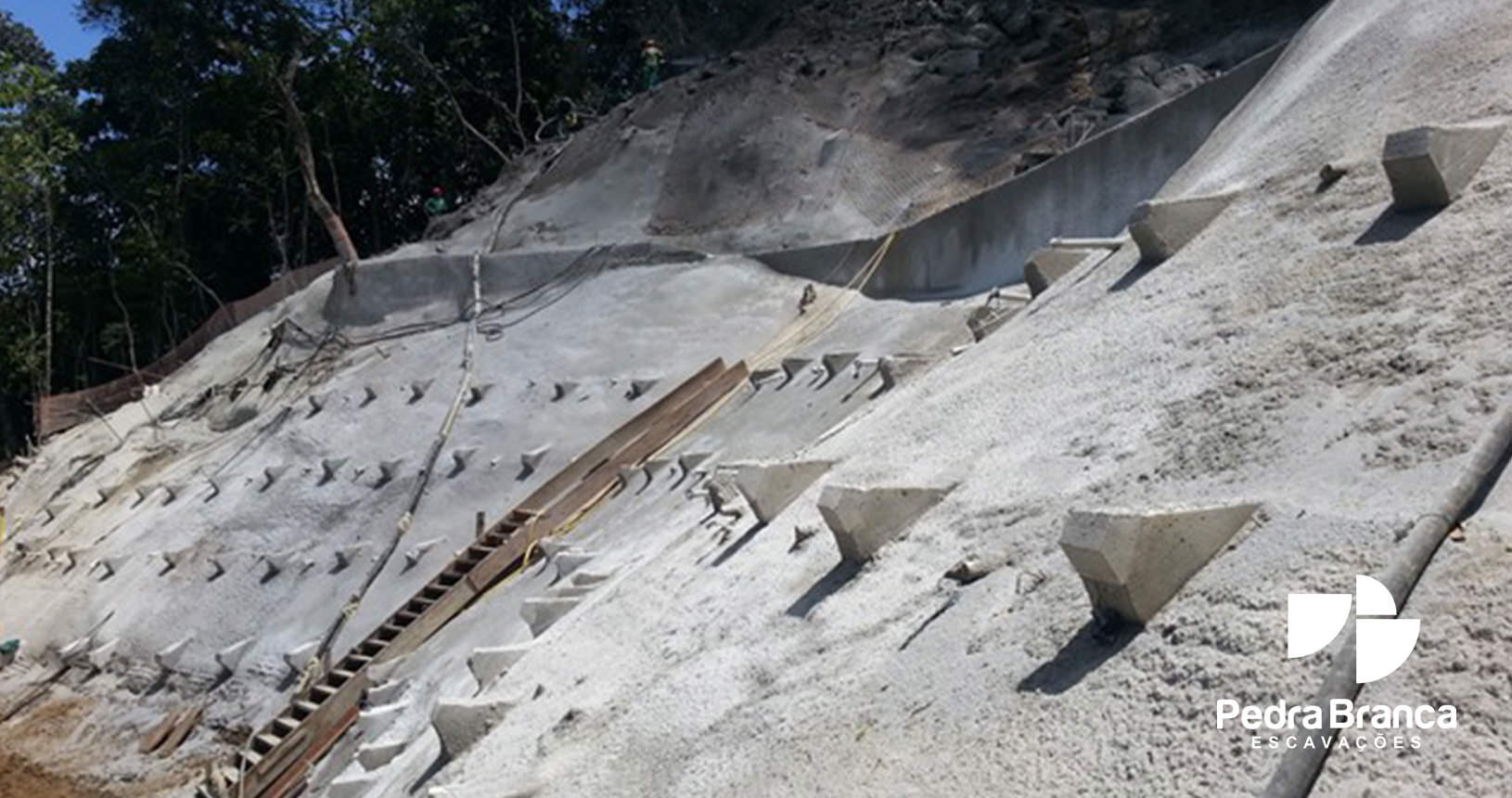

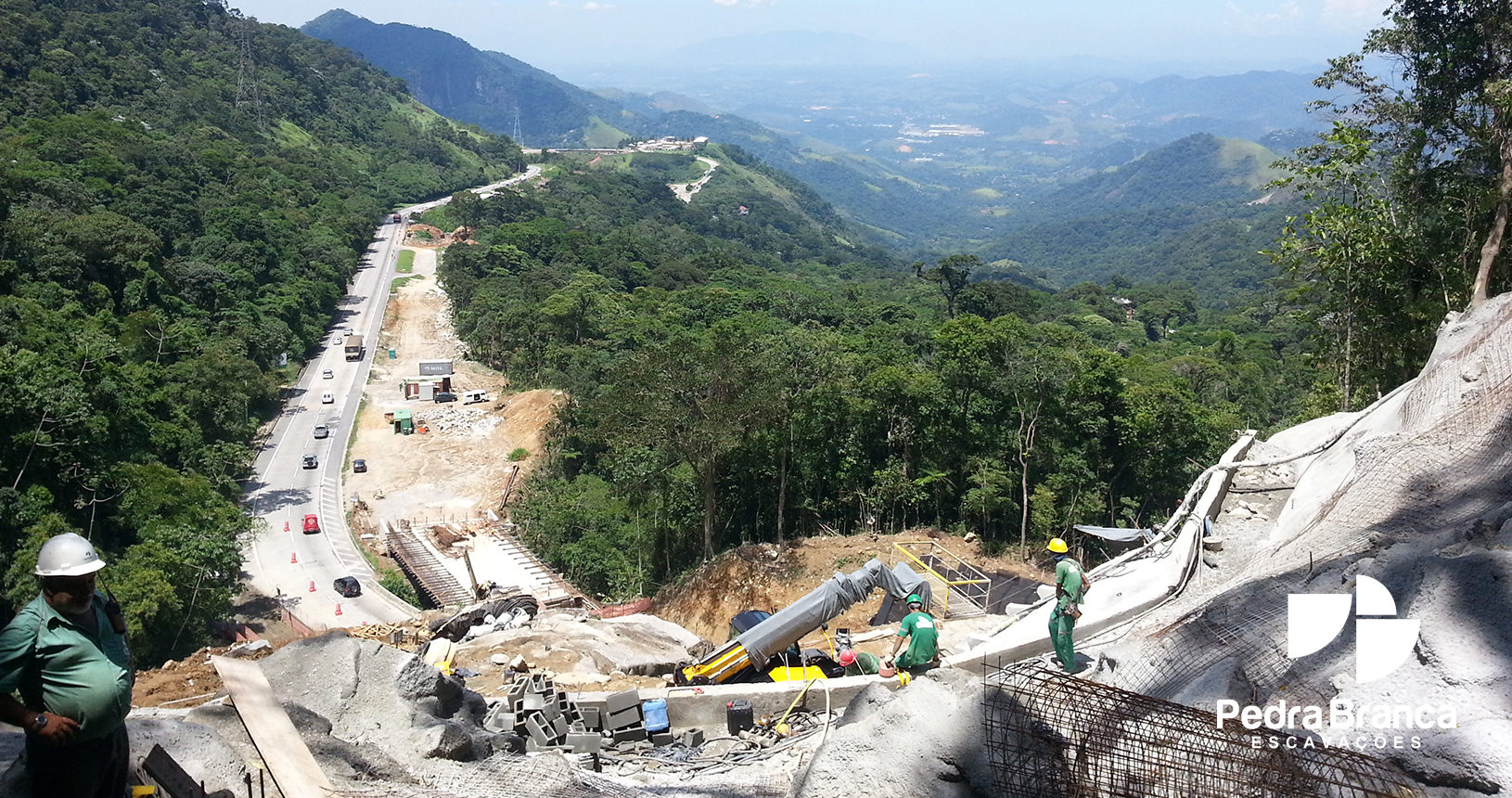

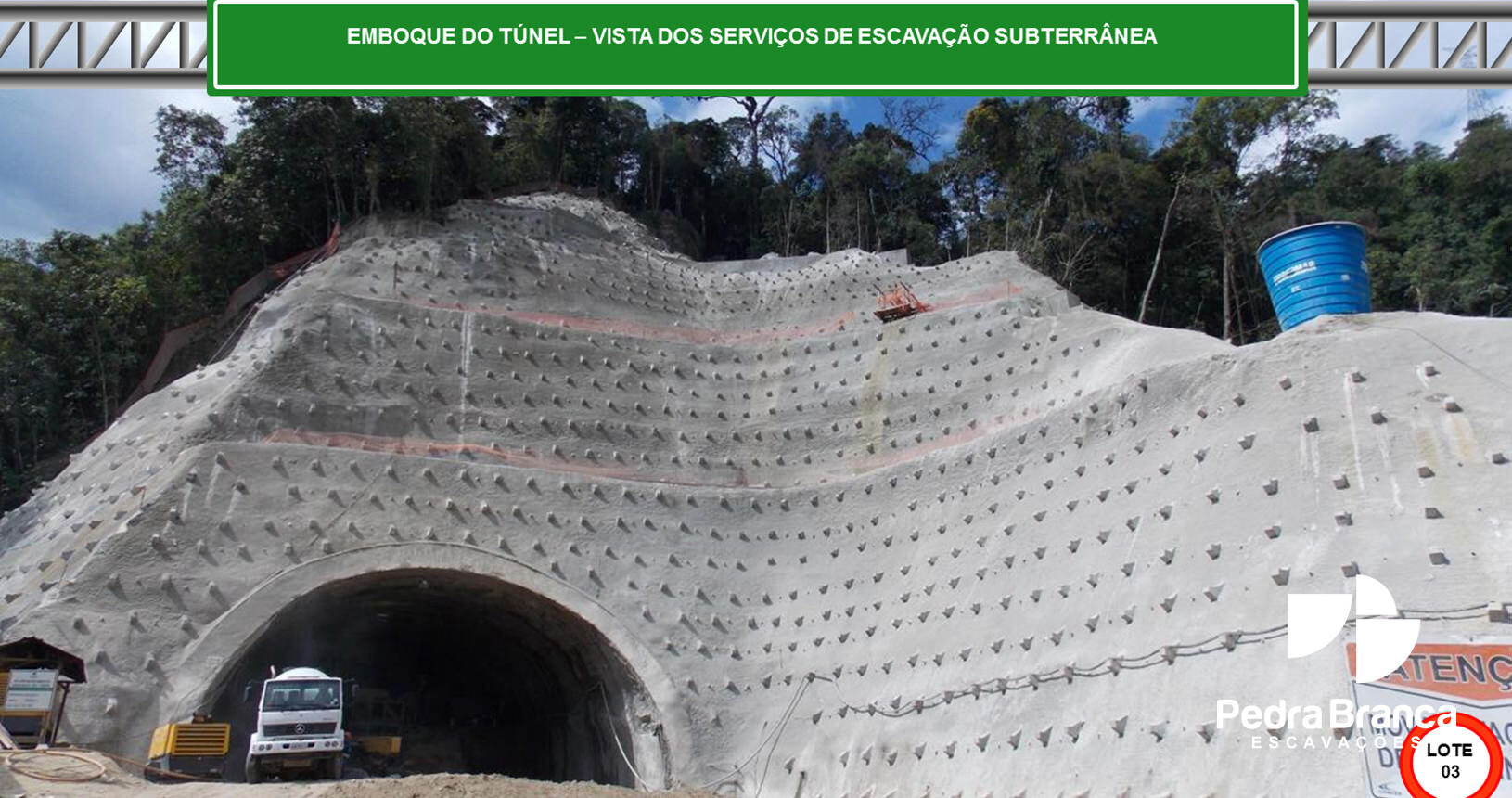

2013 - TÚNEL BR-040

Ubicación :

Petrópolis, Rio de Janeiro

Cliente:

CONSTRUTORA TRIUNFO S.A.

Serviços executados na obra:

TRATAMENTO DE TALUDE
• Tirantes de até 12 m;
• Drenos de até 30 m;
• Lançamento de concreto projetado.

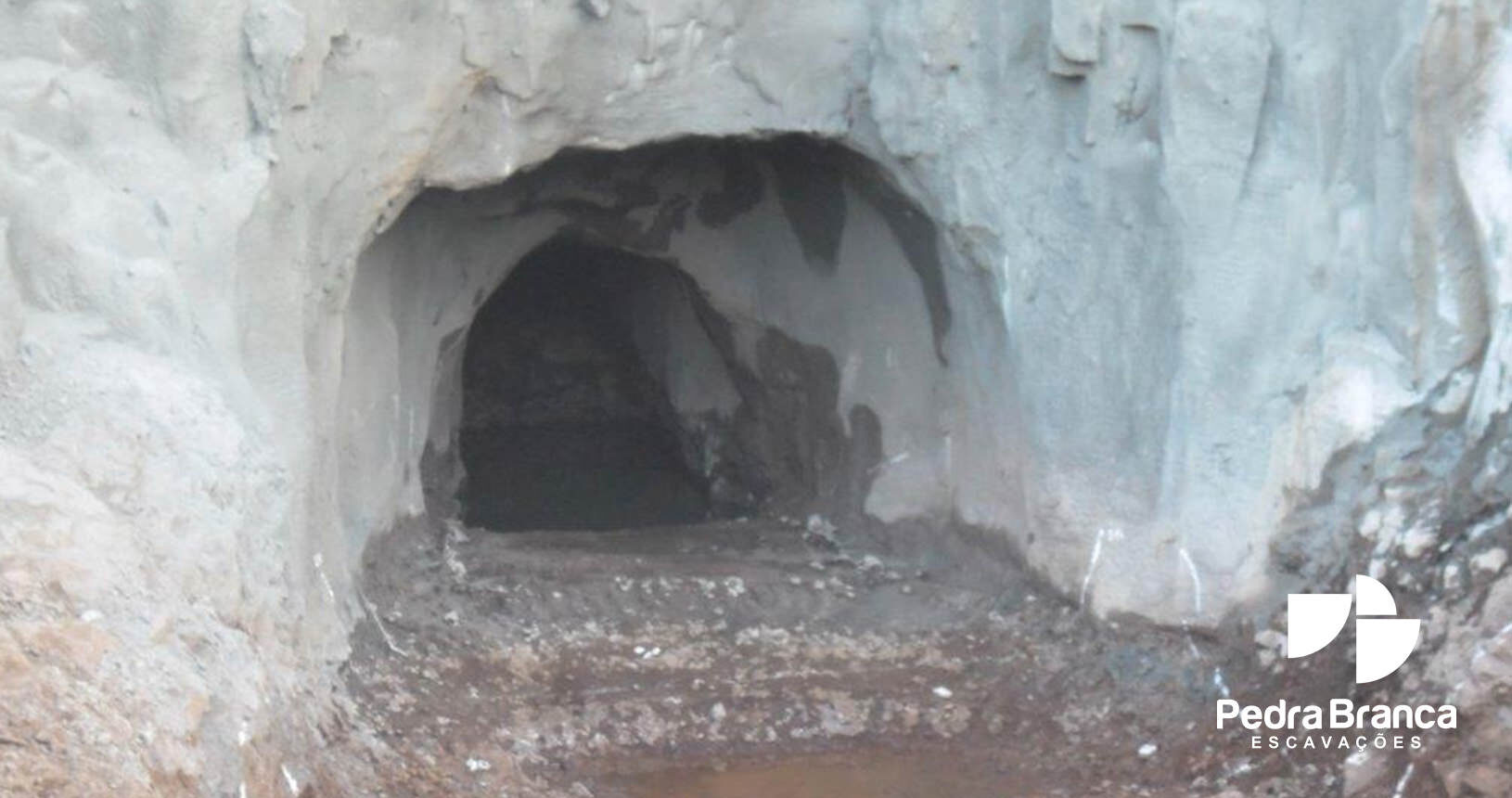

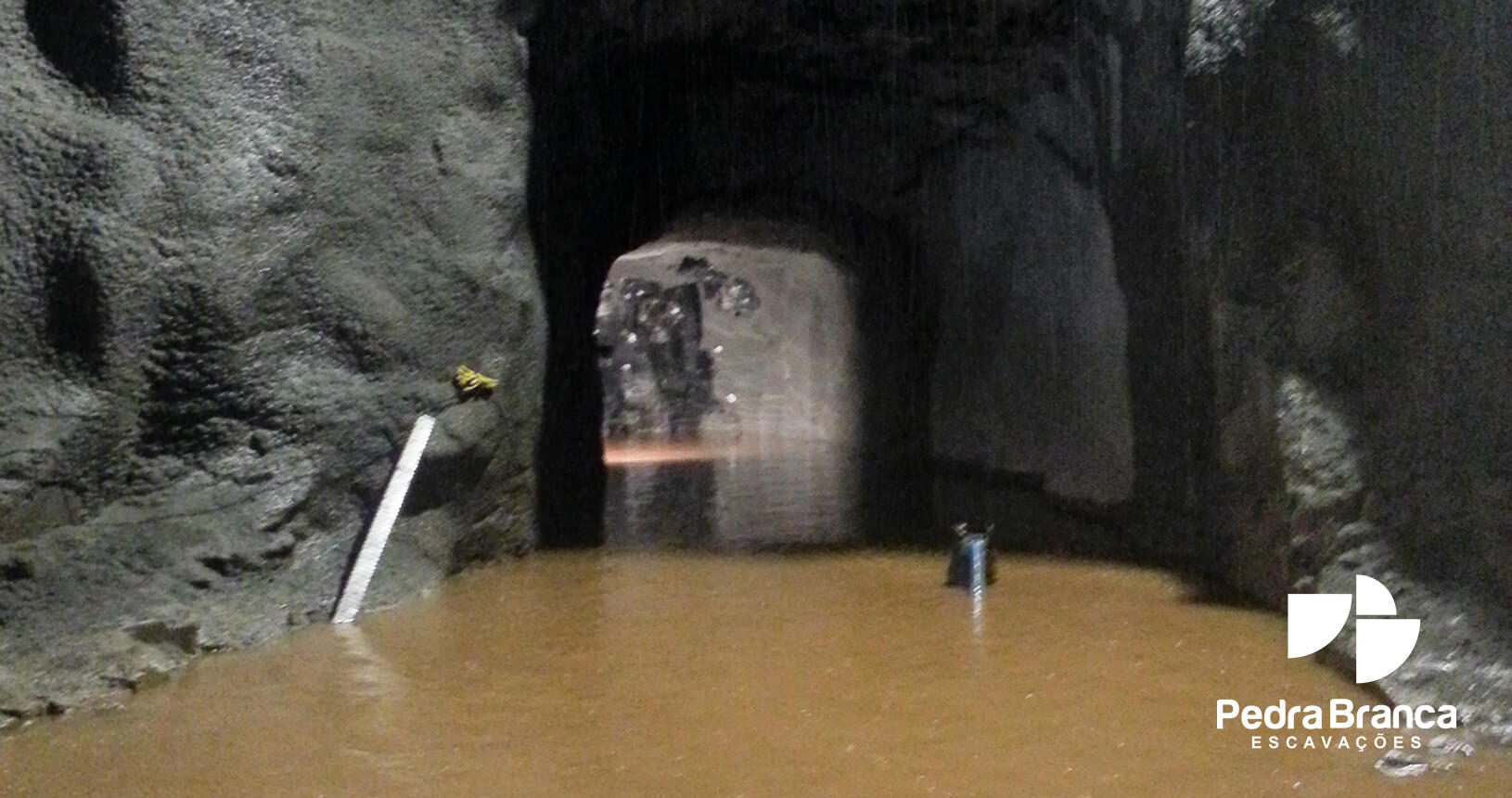

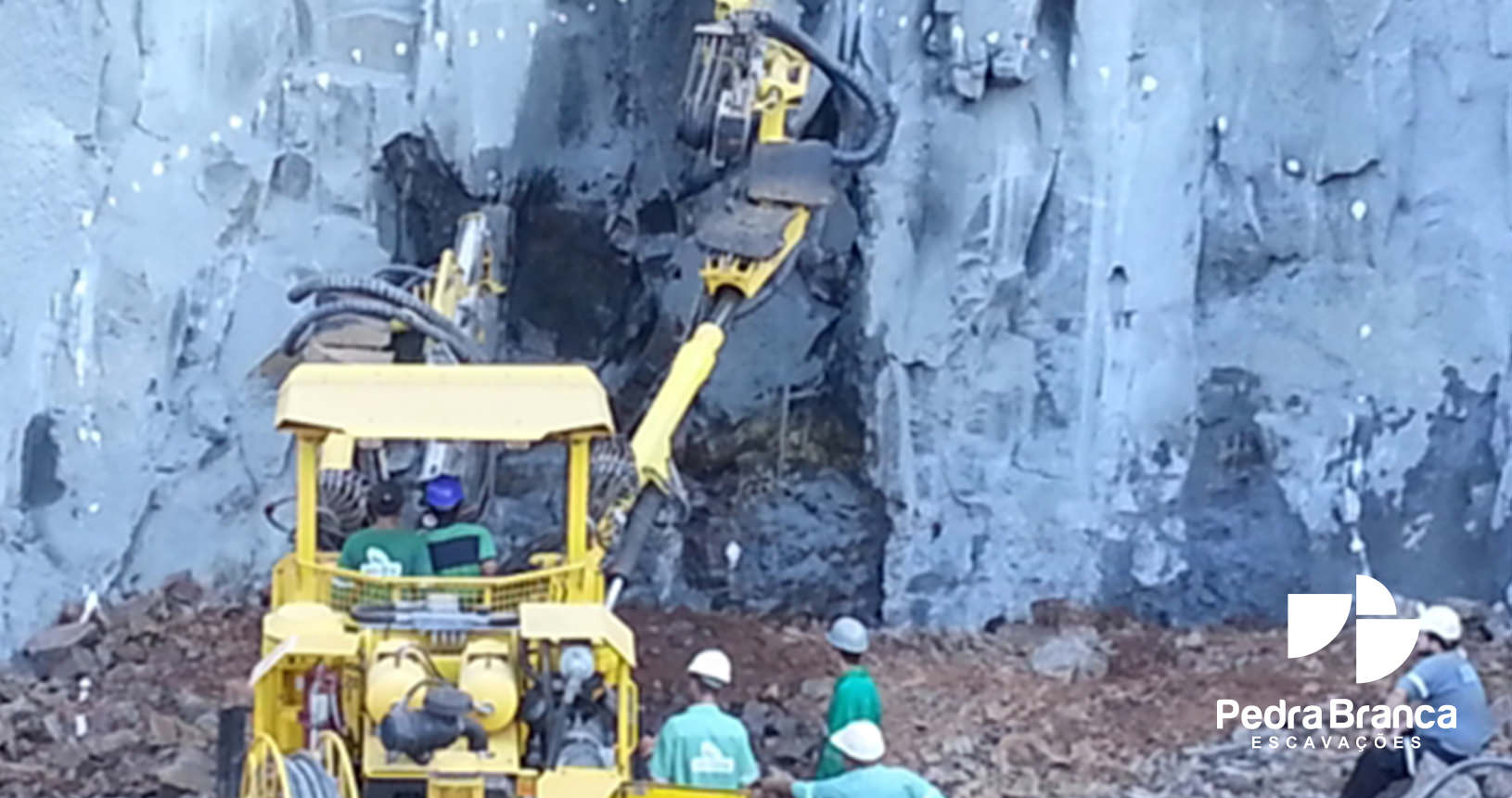

2013 - BELA UNIÃO

Ubicación :

Santa Rosa - RS

Cliente:

Cooperluz

Servicios ejecutados en la obra :

Escavação subterrânea e rocha passando por baixo da BR 472 com detonações cuidadosas e tratamentos associados.

Las dimensiones de los túneles:

116 metros seção 4 x 4 metros.

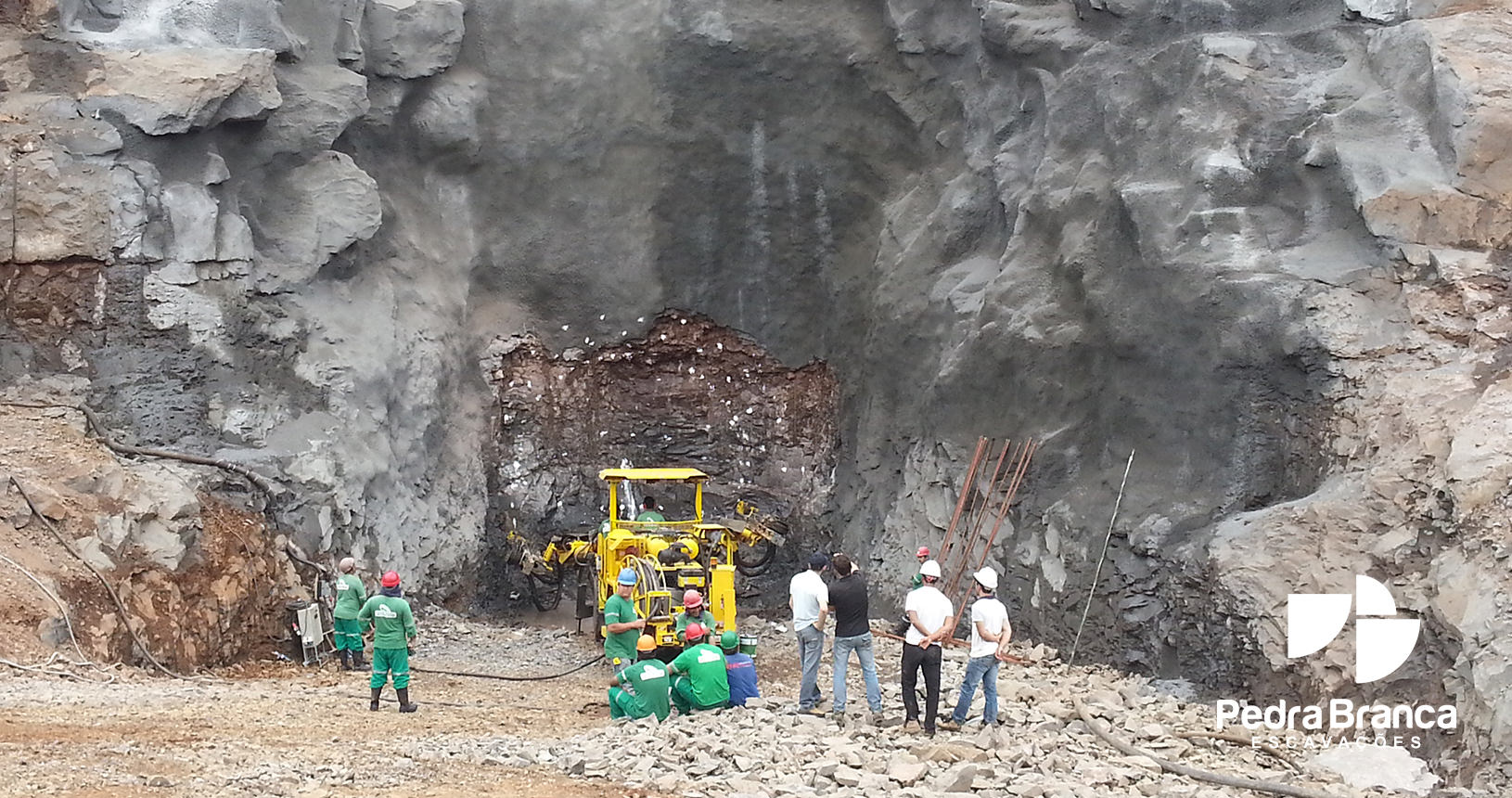

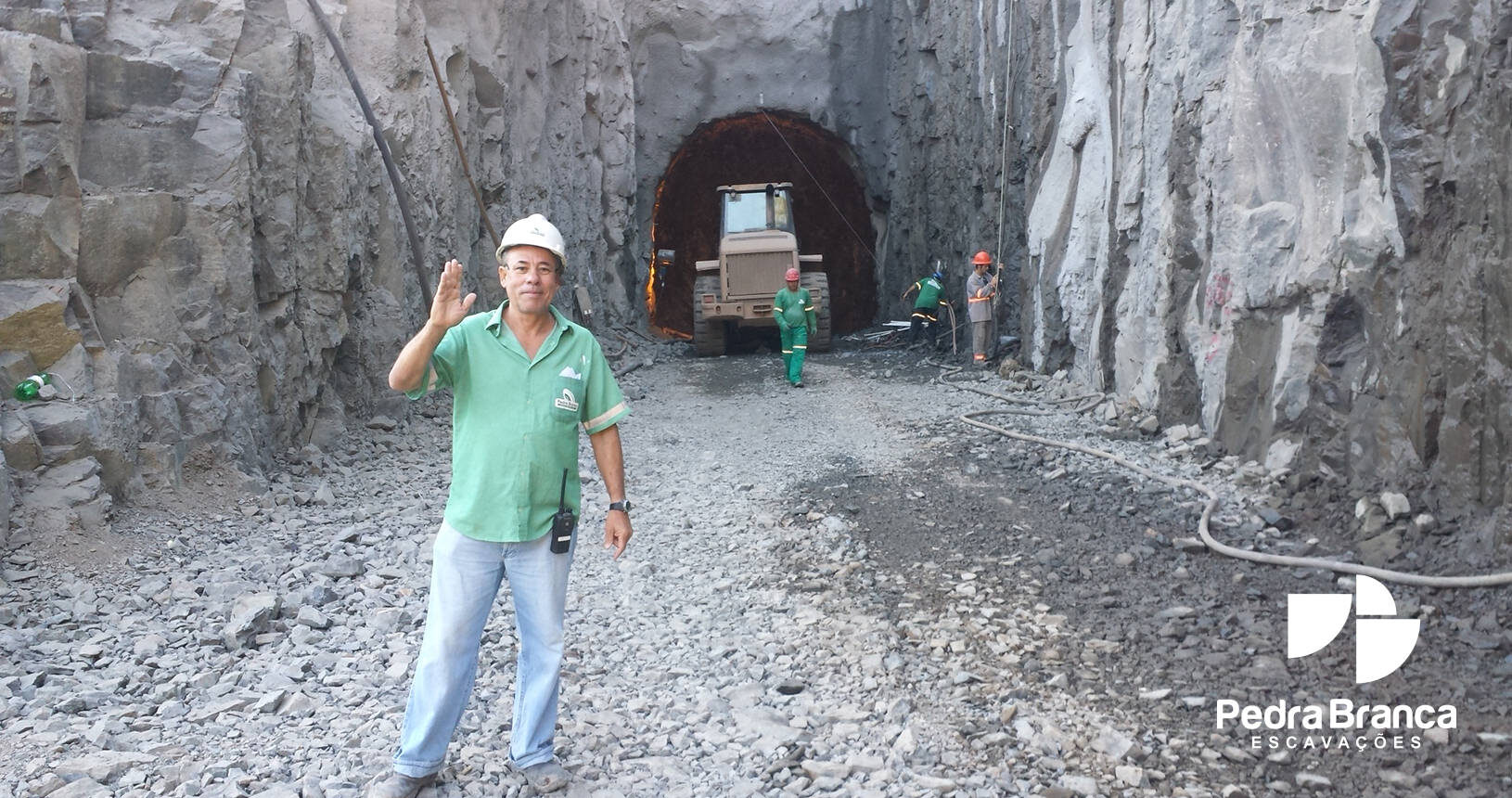

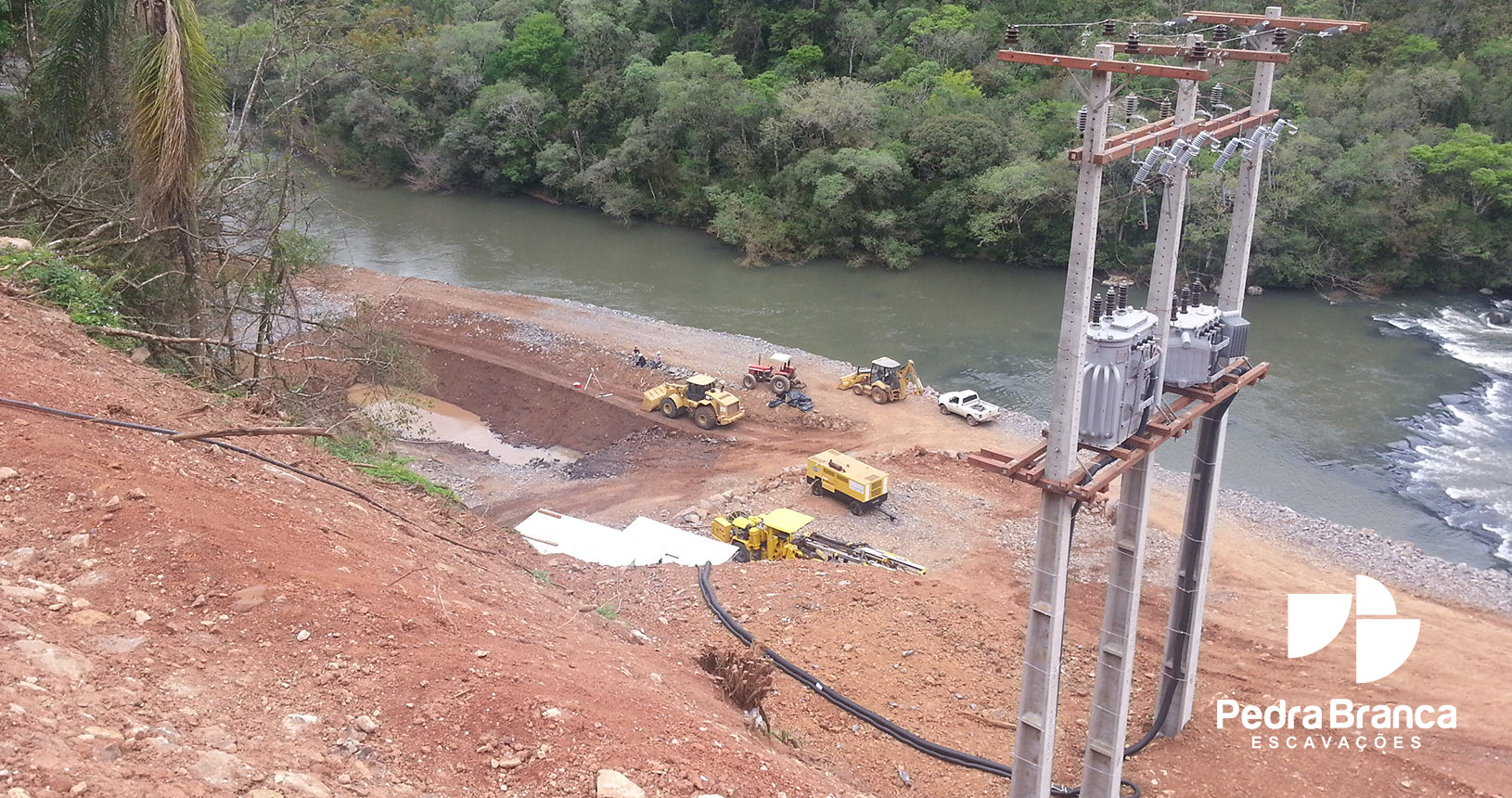

2013 - STA CAROLINA

Ubicación :

André da Rocha - RS - Localidade de Santa Carolina

Cliente:

Carolina Geração de Energia SA

Servicios ejecutados en la obra :

Escavação subterrânea em rocha (basalto) com detonações cuidadosas. Tratamentos associados: • Aplicação de concreto projetado com e sem fibras
• Aplicação de tirantes de 3 e 4 metros. • Aplicação de telas metálicas q138 (6,00 x 2,45 m )

Las dimensiones de los túneles :

430 metros de comprimento
Seção arco-retângulo de 4,80 x 4,80 m.

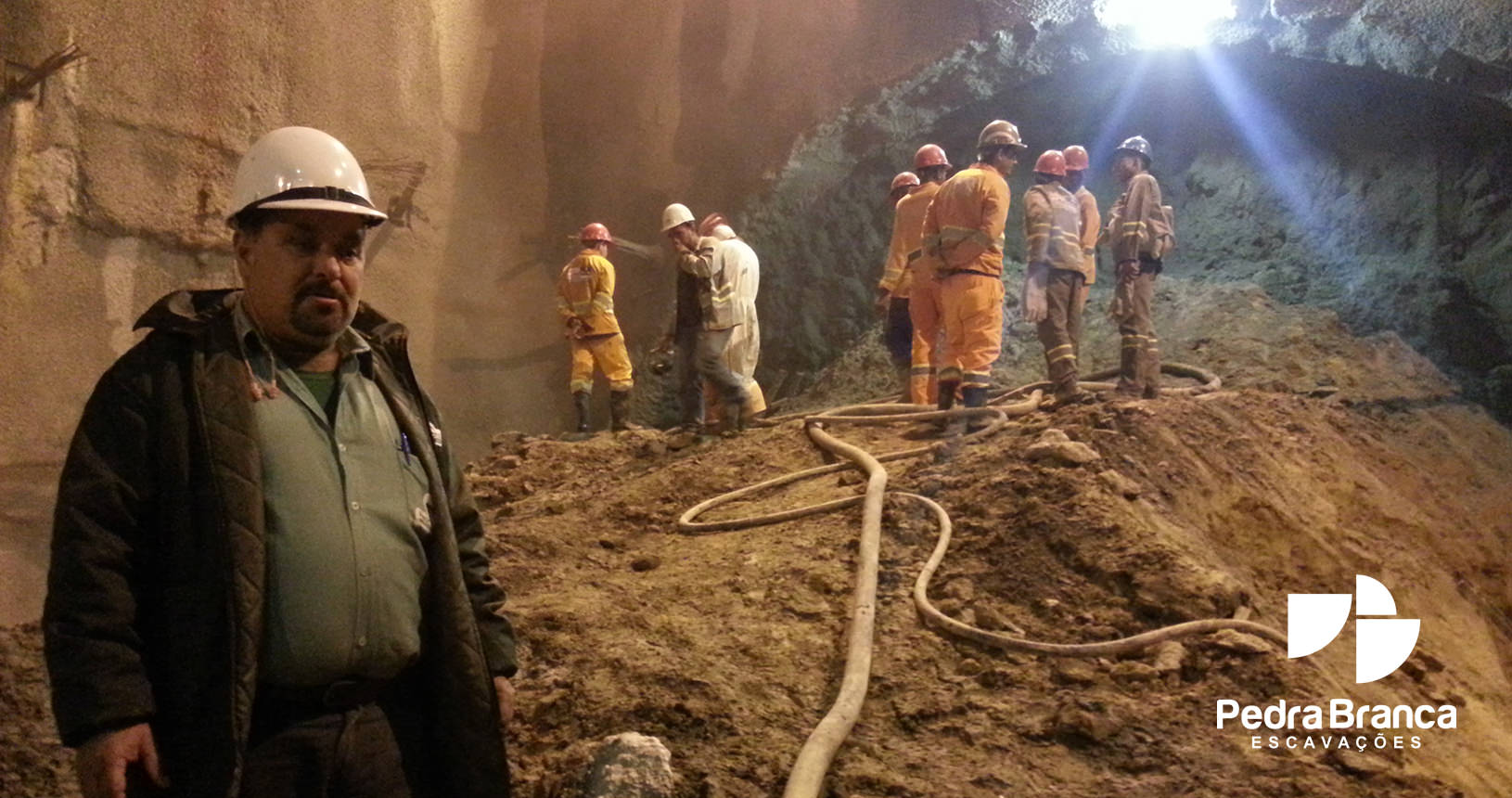

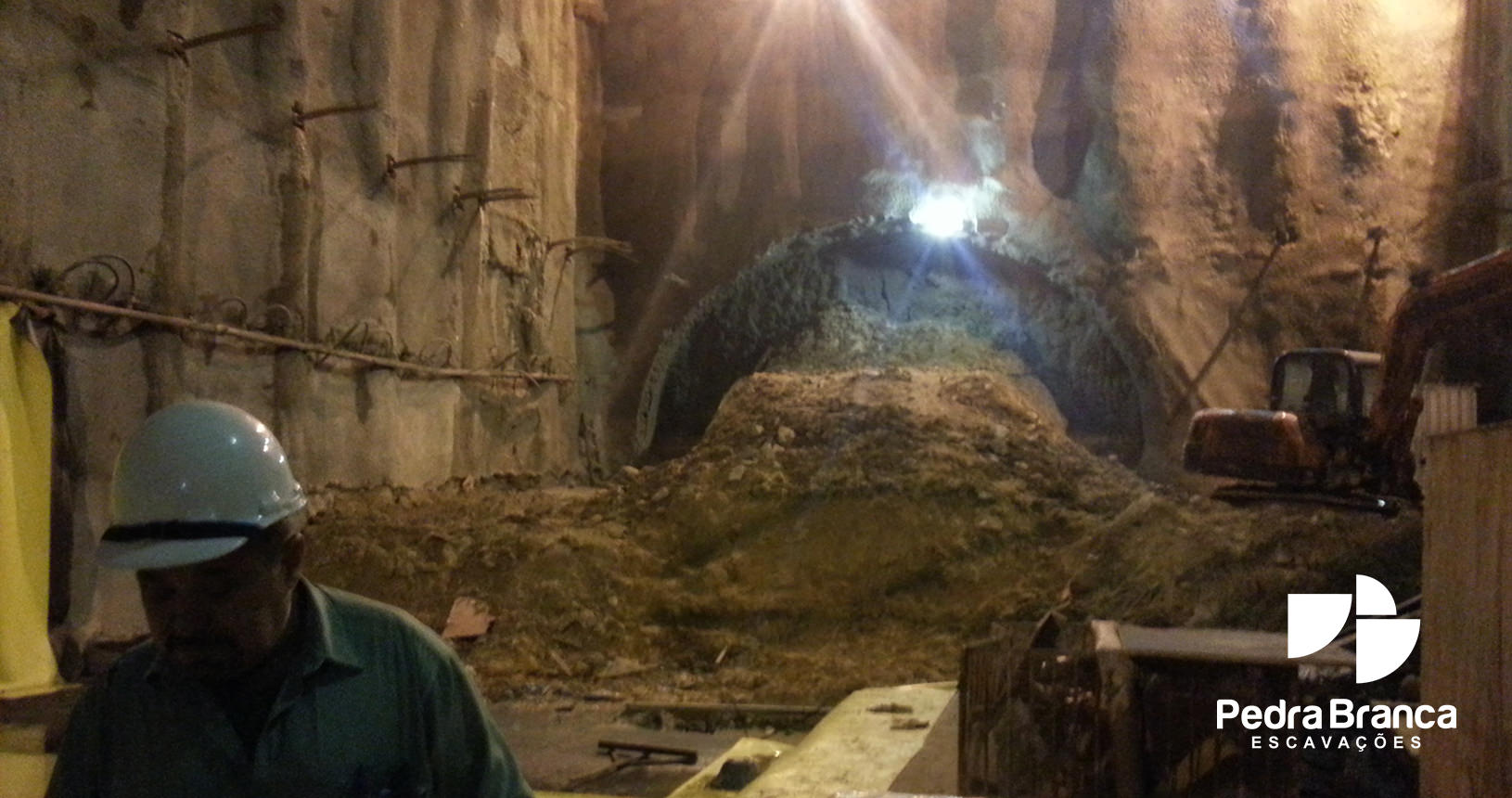

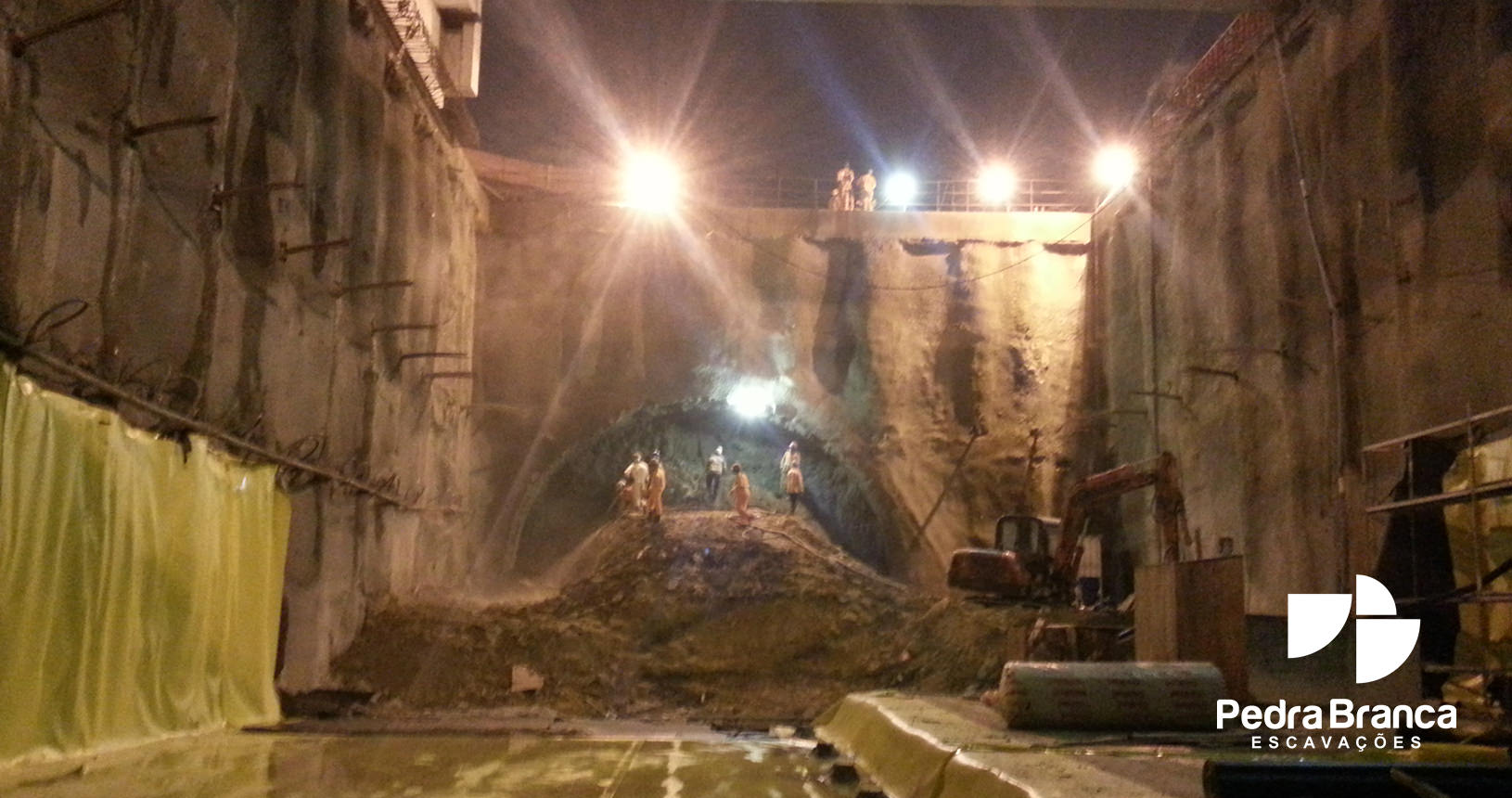

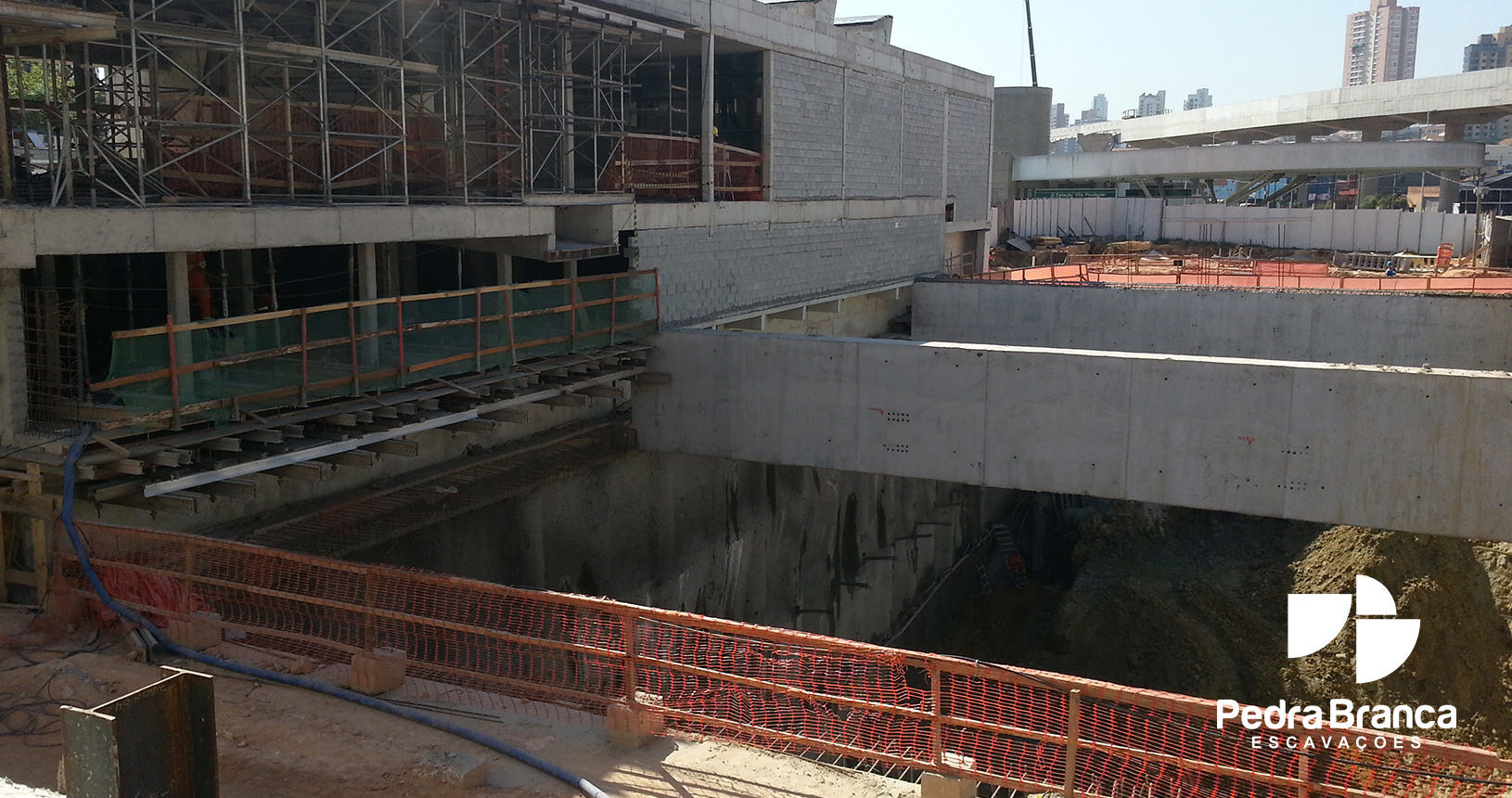

2013 - VILA PRUDENT

Ubicación :

São Paulo- SP

Cliente:

SA Paulista

Las dimensiones de los túneles :

- Serviço de supervisão para execução do metro.
